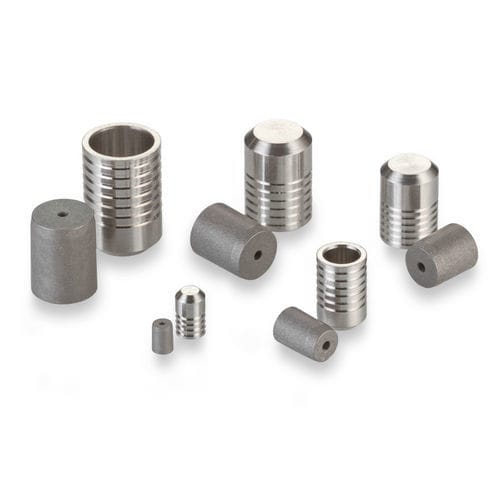

Tappo rotondo PLGM series

filettatonon filettatoin acciaio inossidabile

Questo membro della nostra classica famiglia di tappi Lee è ideale per l'installazione in collettori in acciaio inossidabile. I tappi Lee continuano a essere il metodo più semplice e di successo per sigillare i fori trasversali. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo "mordano" il materiale circostante, formando guarnizioni indipendenti e anelli di tenuta. Le dimensioni variano da 2,5 a 8 mm. - Diametro del tappo: 4,50 mm - Diametro massimo del passaggio sigillabile: 3,7 mm - Pressione di prova: 196 MPa - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Inconel, Monel, MP35N, Acciaio inossidabile o Titanio Prestazioni generali - Classe 1: Corto 83, Lungo 123 - Classe 2: Corto 98, Lungo 167 - Classe 3: Corto 113, Lungo 196 Materiali - Perno: 416 CRES, QQ-S-763C, Rc 20-34, Passivato e Cerato - Tappo: 416 CRES, QQ-S-763C, Rc 20-34, Passivato Numeri di parte e specifiche - PLGM0450020A: Corto, D Max. 4,5, D Min. 4,48, C Nom. 4,55, M Nom. 3,81, K Nom. 3,64, L Nom. 3,29, Peso 0,51 g, A Min. 4,3, N Dia. Rif. 3,7, W Min. 1,6, Diametro di alesatura Classe 1 H10 * 4,50 - 4,56, Classe 2 H9 * 4,50 - 4,54, Classe 3 H7 * 4,50 - 4,51 - PLGM0451020A: Lungo, D Max. 4,5, D Min. 4,48, C Nom. 7,19, M Nom. 6,61, K Nom. 3,62, L Nom. 5,15, Peso 0,84 g, A Min. 7,1, N Dia. Rif. 3,7, W Min. 1,6, Diametro di alesatura Classe 1 H10 * 4,50 - 4,56, Classe 2 H9 * 4,50 - 4,54, Classe 3 H7 * 4,50 - 4,51 Parti di ricambio e accessori - CUTA1560203A: Set di strumenti di installazione - CUTM0450103B: Set di strumenti di estrazione - CUTM0451103A: Calibro - Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. - Buste CAD: Modello corto di tappo Lee metrico in acciaio inossidabile 4,50, Modello lungo di tappo Lee metrico in acciaio inossidabile 4,50 - Manuale: Manuale tecnico idraulico di soluzioni aerospaziali, energetiche e motoristiche (Pagina A45) - Video del prodotto: Panoramica delle caratteristiche e dei vantaggi del tappo di espansione Lee - Articolo: I tappi A.F.O.® a doppia tenuta forniscono funzioni di precarica e spurgo Specifiche tecniche chiave - Diametro del tappo: 4,50 mm - Diametro massimo del passaggio sigillabile: 3,7 mm - Pressione di prova: 196 MPa - Materiale del tappo: Acciaio inossidabile (416 CRES) - Materiale della custodia: Inconel, Monel, MP35N, Acciaio inossidabile o Titanio - Dimensioni disponibili: 2,5 a 8 mm - Versioni corte e lunghe disponibili
