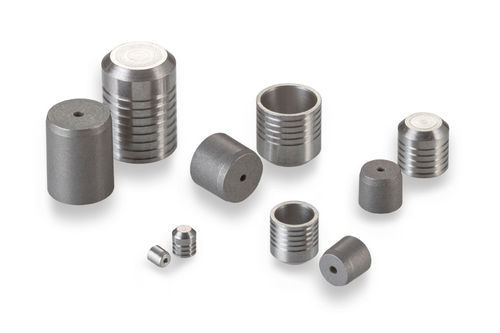

Tappo in lega 281 MP35N Lee Plug®

Questo membro della nostra famiglia classica Lee Plug® è realizzato in MP35N, una lega di nichel-cobalto conforme a NACE che offre un'eccellente resistenza alla corrosione per applicazioni gravose nell'industria petrolifera e del gas. I tappi Lee continuano a essere il metodo più semplice e di maggior successo per sigillare i fori trasversali. Durante l'installazione del perno, l'espansione controllata fa sì che le terre e le scanalature del tappo "mordano" il materiale circostante, formando guarnizioni indipendenti e anelli di ritenzione. Le dimensioni variano da 0,093 a 0,343 pollici. - Diametro del tappo: 0,281 pollici - Diametro massimo del passaggio sigillabile: 0,250 pollici - Pressione di prova: 30.000 psi - Materiale del tappo: MP35N - Materiale della custodia: Inconel, MP35N o acciaio inossidabile Prestazioni generali - Pressione di prova di 30.000 psi Materiali - Perno: MP35N, Chimica secondo AMS 5844 e trattamento termico secondo NACE MR0175, Finitura: Cera - Tappo: MP35N, Chimica secondo AMS 5844 e trattamento termico secondo NACE MR0175 Operazione elettrica - Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Numeri di parte e specifiche - Numero di parte: PLGA2811350A, Dimensione: Lungo, D Max.: 0,2812, D Min.: 0,2803, C Nom.: 0,37, M Nom.: 0,34, K Nom.: 0,245, L Nom.: 0,28, A Min.: 0,36, N Dia. Rif.: 0,25, W Min.: 0,06, Dia. di alesatura: 0,2812-0,2817 Parti di ricambio e accessori - Set di strumenti di installazione: CUTA2810203A - Set di strumenti di estrazione: CUTA2810113B - Calibro: CUTA2811103A Procedura di installazione - PS 203 REV L: Criteri di progettazione e procedure di installazione ed estrazione per tappi di espansione Lee Plug Strumenti di installazione e produzione - CUTA2810203A: Strumento di installazione del tappo - CUTA2811103A: Calibro del tappo - CUTA2810113B: Set di strumenti di estrazione del tappo Specifiche dell'immagine - Vista dimensionale e dettagli del foro di installazione disponibili (vedi immagini) Involucro CAD - Modello lungo del tappo Lee 281 MP35N Fatti chiave sul prodotto - Diametro del tappo: 0,281 pollici - Diametro massimo del passaggio sigillabile: 0,250 pollici - Pressione di prova: 30.000 psi - Materiale del tappo: MP35N - Materiale della custodia: Inconel, MP35N o acciaio inossidabile Caratteristiche / Specifiche tecniche - Famiglia di prodotti: Lee Plug® - Materiale: MP35N (lega di nichel-cobalto, conforme a NACE) - Resistenza alla corrosione: Eccellente, adatta per l'industria petrolifera e del gas - Metodo di sigillatura: Tappo di espansione, forma guarnizioni indipendenti e anelli di ritenzione - Dimensioni disponibili: 0,093 a 0,343 pollici - Pressione di prova: 30.000 psi - Materiale del perno e del tappo: MP35N, Chimica secondo AMS 5844 e trattamento termico secondo NACE MR0175 - Finitura del perno: Cera - Finitura del tappo: - - Set di strumenti di installazione: CUTA2810203A - Set di strumenti di estrazione: CUTA2810113B - Calibro: CUTA2811103A - Numero di parte (esempio): PLGA2811350A
