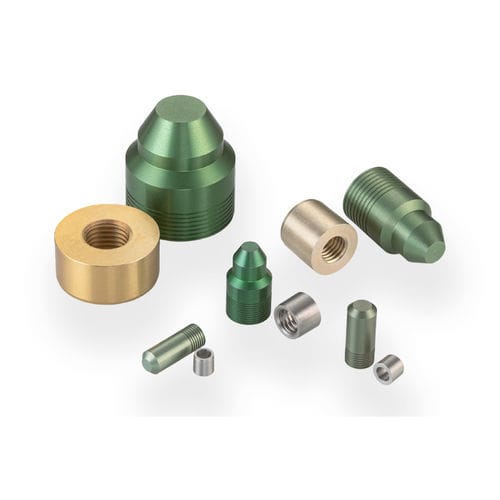

Tappo cilindrico PLRA1560010A

filettatoin alluminiodi supporto

Questo tappo R.F.O. è progettato per applicare solo forza radiale su un foro di installazione. Questo tappo può essere utilizzato per sigillare aperture in gusci sottili e materiali fragili. È progettato per adattarsi ai passaggi senza la necessità di una spalla di supporto e non c'è pressione verso il basso durante l'installazione. Il tappo R.F.O. viene installato utilizzando lo strumento di installazione idraulica di The Lee Company. Le dimensioni variano da 0,156 a 0,875 pollici. - Diametro del tappo: 0,156 pollici - Diametro massimo del passaggio sigillabile: 0,156 pollici - Pressione di prova: 6000 psi - Materiale del tappo: Alluminio - Materiale della custodia: Alluminio Prestazioni generali - Pressione di prova (psi x 1000): Classe 2: 5, Classe 3: 6 Materiali - Spina: 416 CRES, Specifica: QQ-S-763C, Finitura: Passivato - Tappo: Alluminio 2024-T4 o T351, Specifica: SAE AMS-QQ-A-225/6, Finitura: Anodizzato verde secondo MIL-A-8625 Tipo II B Numeri di parte e specifiche - Numero di parte: PLRA1560010A - D Max.: 0,1562 - D Min.: 0,1553 - C Nom.: 0,417 - M Nom.: 0,38 - K Nom.: 0,125 - L Nom.: 0,115 - X: 0,09 - Z: .086-64 - Peso (g): 0,3 - A Min.: 0,16 - B Min.: 0,06 - Diametro di alesatura Classe 2: 0,1562 - 0,1577 - Diametro di alesatura Classe 3: 0,1562 - 0,1567 Parti di ricambio e accessori - Strumento di installazione idraulica: CUTX0100000B - Set di strumenti di installazione: CUTA1565205A - Set di strumenti di estrazione: CUTA1566205B - Tappo sovradimensionato R.F.O: PLRA1660010A Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Fatti chiave sul prodotto: - Diametro del tappo: 0,156 pollici - Diametro massimo del passaggio sigillabile: 0,156 pollici - Pressione di prova: 6000 psi - Materiale del tappo: Alluminio - Materiale della custodia: Alluminio Procedura di installazione: PS 203 REV L: Criteri di progettazione e procedure di installazione ed estrazione per tappi di espansione Lee Strumenti di installazione e produzione: - Strumento di installazione del tappo: CUTA1565205A - Set di strumenti di estrazione del tappo: CUTA1566205B - Strumento di installazione idraulica Lee R.F.O.: CUTX0100000B Involucro CAD: Modello CAD 156 Aluminum RFO Plug Manuale: Manuale tecnico idraulico di soluzioni per aerospaziale, energia e motorsport Risorsa: Panoramica delle caratteristiche e dei vantaggi dei tappi di espansione Lee Articolo: I tappi A.F.O. a doppia tenuta forniscono funzioni di precarica e spurgo Specifiche tecniche: - Diametro del tappo: 0,156 pollici - Diametro massimo del passaggio sigillabile: 0,156 pollici - Pressione di prova: 6000 psi - Materiale del tappo: Alluminio (2024-T4 o T351, Anodizzato verde secondo MIL-A-8625 Tipo II B) - Materiale della spina: 416 CRES, Passivato - Materiale della custodia: Alluminio - Dimensioni: 0,156 a 0,875 pollici
