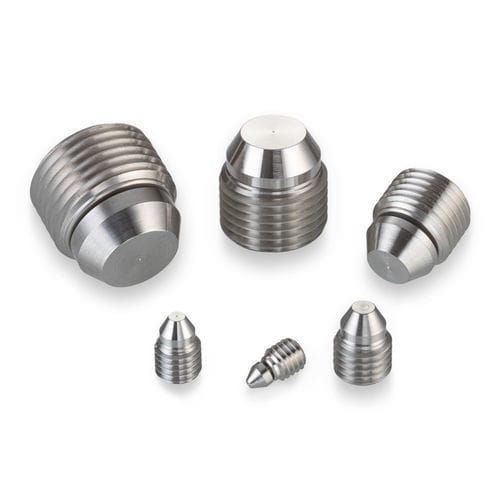

Tappo cilindrico PLAA6218010A

filettatoin metalloin acciaio inossidabile

Questo tappo a filettatura è progettato per applicare forza assiale solo sul foro di installazione, rendendolo ideale per sigillare fori con pareti sottili. Utilizza una guarnizione metallo su metallo per applicazioni ad alta pressione ed è sia rimovibile che riutilizzabile, fornendo facile accesso ai passaggi sigillati. I tappi A.F.O. presentano una guarnizione flottante unica che si autoallinea per consentire fori filettati che non sono perfettamente concentrici con il foro passante. Le dimensioni variano da 0,19 a 0,75 pollici. - Diametro del tappo: 0,625 pollici - Diametro massimo del passaggio sigillabile: 0,500 pollici - Pressione di prova: 50,000 psi - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Alluminio o acciaio inossidabile Prestazioni generali - Pressione di prova (psi x 1000): Acciaio inossidabile: 50, Alluminio: 20, AISI 8630: 50 Materiali - Corpo filettato: 303 CRES, QQ-S-763C e AMS 5640 Tipo I, Passivazione - Naso: 15-5 PH CRES, AMS 5659, Passivazione Numeri di parte e specifiche - Numero di parte: PLAA6218010A - A Min.: 0,384 - A Max.: 0,5 - D Nom.: 0,169 - E* Min.: 0,63 - F Min.: 0,11 - Peso (g): 15 - Filettatura B: 0,625 - 18 - C Rif.: 0,63 - G Hex: 0,312 *La dimensione (E) varierà con le modifiche alla dimensione (A). Tutte le dimensioni sono in pollici. Queste informazioni sono solo di riferimento. Parti di ricambio e accessori - Numero di parte dello strumento di coniatura: CUTA6250163A - Rotazione richiesta dello strumento: 110° +/- 25° - Coppia di coniatura (custodia in alluminio): 40 ft-lbs - Coppia di installazione (custodia in alluminio): 40 ft-lbs - Coppia di coniatura (custodia in acciaio/AISI 8630): 95 ft-lbs - Coppia di installazione (custodia in acciaio/AISI 8630): 55 ft-lbs Per le dimensioni, fare riferimento alla scheda Numeri di parte e specifiche. Manuale tecnico idraulico delle soluzioni aerospaziali, energetiche e motoristiche Pagina A57 Fatti chiave sul prodotto: - Diametro del tappo: 0,625 pollici - Diametro massimo del passaggio sigillabile: 0,500 pollici - Pressione di prova: 50,000 psi - Materiale del tappo: Acciaio inossidabile - Materiale della custodia: Alluminio o acciaio inossidabile Specifiche tecniche / Caratteristiche: - Tappo a filettatura per applicazione di forza assiale - Ideale per sigillatura di pareti sottili - Guarnizione metallo su metallo per alta pressione - Rimovibile e riutilizzabile - Guarnizione flottante per autoallineamento - Gamma di dimensioni: 0,19 a 0,75 pollici - Pressione di prova: 50,000 psi (acciaio inossidabile), 20,000 psi (alluminio), 50,000 psi (AISI 8630) - Corpo filettato: 303 CRES, QQ-S-763C e AMS 5640 Tipo I, Passivazione - Naso: 15-5 PH CRES, AMS 5659, Passivazione - Numero di parte: PLAA6218010A - Numero di parte dello strumento di coniatura: CUTA6250163A - Rotazione richiesta dello strumento: 110° +/- 25° - Coppia di coniatura (custodia in alluminio): 40 ft-lbs - Coppia di installazione (custodia in alluminio): 40 ft-lbs - Coppia di coniatura (custodia in acciaio/AISI 8630): 95 ft-lbs - Coppia di installazione (custodia in acciaio/AISI 8630): 55 ft-lbs
