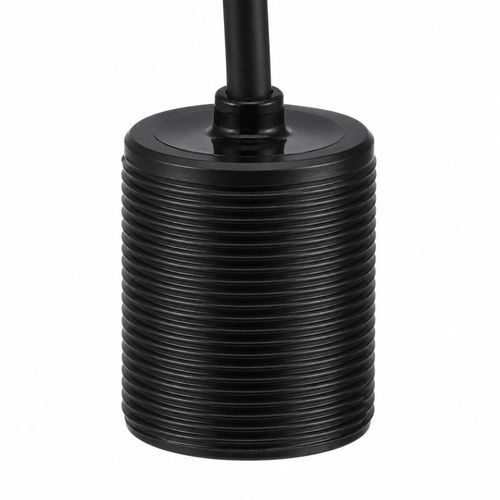

Trasduttore ad ultrasuoni senza contatto BBID-DSS-B

sommergibiledi prossimità

Panoramica
Il BBID-DSS-B è un trasduttore ultrasonico da 125 kHz progettato per il rilevamento affidabile di fogli singoli e doppi in macchine per stampa, imballaggio, alimentazione carta e ispezione di lamiere/plastiche. Gamma di rilevamento consigliata: 0,12 a 2 m con angolo a mezza potenza di 13,5° ±10 % (-3 dB), fornendo un'impronta acustica prevedibile per l'integrazione.

Disposizione di rilevamento e adattamento elettrico
Definire il percorso acustico, la posizione del bersaglio e lo spazio di montaggio in base al materiale del foglio e al processo. L'elettronica di pilotaggio/ricezione deve supportare impedenza minima 600 Ω, capacità 560 pF a 1 kHz e tensione di picco inferiore a 1 200 Vpp. Montaggio con filetto M18 × 1,5. Temperatura di esercizio: -40 a +80°C. Pressione ammissibile: ≤3 kgf (0,3 MPa). Peso: 23 g ±5 % con cavo 1 m.

Specifiche tecniche BBID-DSS-B (tabella)

• Modello: BBID-DSS-B
• Frequenza centrale: 125 kHz ±5 %
• Gamma consigliata: 0,12 a 2 m
• Impedenza minima: 600 Ω ±20 %
• Capacità: 560 pF ±20 % a 1 kHz
• Tensione di esercizio: Tensione di picco < 1 200 Vpp
• Temperatura di funzionamento: -40 a +80°C
• Portata di pressione: ≤3 kgf (0,3 MPa)
• Angolo a mezza potenza: 13,5° ±10 % a -3 dB
• Filetto di montaggio: M18 × 1,5
• Grado di protezione: IP68
• Peso: 23 g ±5 % con cavo 1 m

Configurazioni acustiche disponibili (tabella)

• 125 kHz ±5 % — Gamma 0,12 a 2 m — Angolo a mezza potenza 13,5° ±10 % — Montaggio: filetto M18 × 1,5
• 200 kHz ±5 % — Gamma 0,10 a 1,5 m — Angolo a mezza potenza 8° ±10 % — Montaggio: filetto M18 × 1,5
• 200 kHz ±5 % — Gamma 0,15 a 1,5 m — Angolo a mezza potenza 3,8° ±10 % — Montaggio: fare riferimento al disegno dimensionale

Note
La configurazione di produzione primaria è 125 kHz. Il suffisso "-B" è mantenuto nella denominazione del modello ma non è definito come caratteristica di prestazione separata.

Caratteristiche principali / specifiche tecniche

• Applicazioni: stampa e imballaggio, sistemi di alimentazione carta, ispezione di fogli metallo/plastica, rilevamento automatico di doppia alimentazione
• Rispettare impedenza, capacità e limiti di tensione per una rilevazione affidabile
• Filettatura M18 compatta e grado IP68 per integrazione in ambienti di produzione ristretti o umidi
