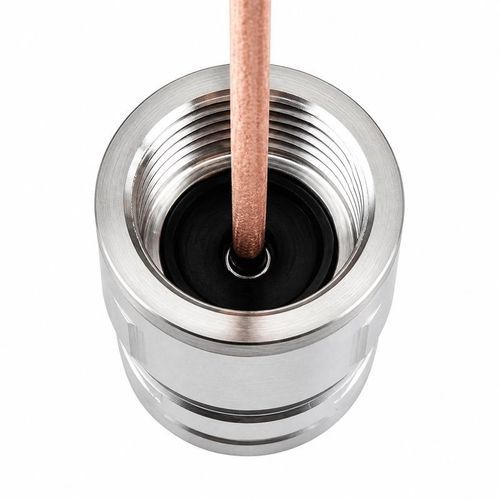

Trasduttore ad ultrasuoni ad ultrasuoni a contatto BBFM-Q1P1M

a ultrasuoni per tempo di transitoa contatto direttoper alte temperature

Panoramica del prodotto
Il BBFM-Q1P1M è un trasduttore a ultrasuoni per la misura del flusso di gas di combustione e per la misurazione del tempo di transito in gas industriali ad alta temperatura. È destinato all'installazione su scarichi di caldaie, condotti di emissione industriale e condotti simili soggetti a elevate temperature e pressioni.

Specifiche tecniche

• Modello: BBFM-Q1P1M
• Frequenza centrale: 1,1 MHz ±5%
• Impedenza minima: 150 Ω ±20%
• Capacitanza: 1.200 pF ±20% a 1 kHz
• Tensione di esercizio: tensione di picco <300 Vpp
• Temperatura di esercizio: -40 a +80 °C
• Pressione nominale: ≤10 kgf o 1 MPa
• Angolo del fascio a -3 dB: 6,7° ±10%
• Materiale della custodia: acciaio inox 316
• Grado di protezione: IP68

Applicazioni

• Misura del flusso di gas di combustione
• Monitoraggio dei gas di scarico delle caldaie
• Condotti di emissione industriale
• Misurazione del tempo di transito in gas ad alta temperatura

Selezione e integrazione
La selezione deve considerare la composizione e la temperatura del gas, il percorso acustico richiesto, la geometria del condotto e lo spazio di installazione disponibile. Verificare la compatibilità con la pressione di esercizio e il grado di protezione e assicurarsi che l'elettronica di trasmissione/ricezione sia compatibile con l'impedenza e i requisiti di tensione del trasduttore. Considerare il sistema di montaggio e il mezzo di accoppiamento per garantire una trasmissione ultrasonica affidabile.
