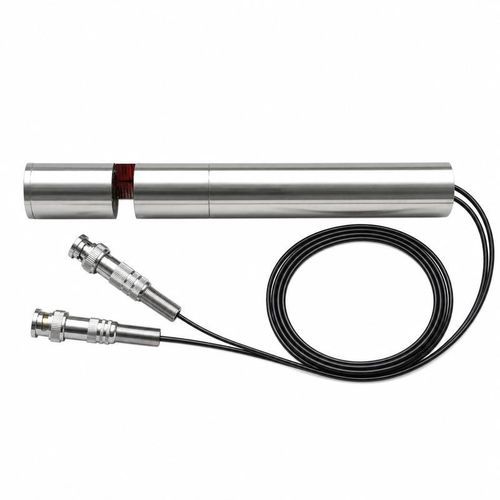

Trasduttore ad ultrasuoni sommergibile BBID-C

ad alta frequenzadi misura

Panoramica
La serie BBID-C copre frequenze centrali da 65 kHz a 2,1 MHz per la misura della concentrazione di elettrolita di batterie, la misura di soluzioni di urea, l'analisi della composizione di liquidi industriali e la misura della velocità del suono o della densità. Le varianti di frequenza disponibili differiscono per adattamento elettrico, intervallo di temperatura di funzionamento, capacità di pressione, materiale dell'involucro e caratteristiche acustiche.

Configurazioni di frequenza ed elettriche
Frequenza centrale | Impedenza minima | Capacità a 1 kHz | Tensione di picco operativa | Temperatura di esercizio | Classe di pressione | Protezione
65 kHz ±5% | 17.000 Ω ±20% | 450 pF ±20% | <1.000 Vpp | -40 a +80°C | ≤3 MPa | IP68
100 kHz ±5% | 8.000 Ω ±20% | 450 pF ±20% | <1.000 Vpp | -40 a +80°C | ≤3 MPa | IP68
200 kHz ±5% | 220 Ω ±20% | 800 pF ±20% | <300 Vpp | -10 a +50°C | 3 MPa | IP68
500 kHz ±5% | 85 Ω ±20% | 1.900 pF ±20% | <600 Vpp | -40 a +80°C | ≤1 MPa | IP68
1 MHz ±5% | 2.400 Ω ±20% | 800 pF ±20% | <300 Vpp | -40 a +80°C | ≤1 MPa | IP68
1,2 MHz ±5% | 40 Ω ±20% | 2.000 pF ±20% | <300 Vpp | -40 a +80°C | ≤1 MPa | IP68
2 MHz ±5% | 40 Ω ±20% | 1.600 pF ±20% | <150 Vpp | -40 a +100°C | ≤1 MPa | IP68
2,1 MHz ±5% | 13 Ω ±20% | 2.300 pF ±20% | <150 Vpp | -20 a +80°C | ≤1 MPa | IP68

Opzioni acustiche e materiali confermate
Frequenza | Opzione confermata
65 kHz | Involucro in acciaio inossidabile
100 kHz | Involucro in acciaio inossidabile
200 kHz | Involucro in lega di titanio; opzione in acciaio inossidabile classificata -40 a +80°C e fino a 3 MPa
500 kHz | Angolo a mezza potenza 5° ±10%; portata di riferimento 0,3 a 30 m; opzioni di pressione 1 MPa e 3 MPa
1 MHz | Angolo a mezza potenza 9° ±10%; opzioni involucro PTFE (-40 a +80°C), acciaio inossidabile 304 (-40 a +100°C) e 304+PTFE (-40 a +80°C)
1,2 MHz | Angolo a mezza potenza 1,1° ±10%; involucro in lega di titanio
2 MHz | Involucro in acciaio inossidabile 304
2,1 MHz | Involucro in acciaio inossidabile 316

Applicazioni

• Misura della concentrazione di elettrolita di batteria
• Misura di soluzioni di urea
• Analisi della composizione di liquidi industriali
• Misura della velocità del suono e della densità

Specifiche tecniche

• Serie: BBID-C
• Intervallo di frequenza centrale: 65 kHz a 2,1 MHz (varianti a 65 kHz, 100 kHz, 200 kHz, 500 kHz, 1 MHz, 1,2 MHz, 2 MHz, 2,1 MHz)
• Impedenza minima: da 13 Ω a 17.000 Ω a seconda della frequenza
• Capacità a 1 kHz: da 450 pF fino a 2.300 pF (±20% a seconda della variante)
• Tensione di picco operativa: dipende dalla variante, valori tipici <150 Vpp a <1.000 Vpp
• Intervalli di temperatura di funzionamento: varianti classificate da -40°C a +100°C (limiti specifici dipendono da frequenza e involucro)
• Classe di pressione: varianti fino a 3 MPa (molte varianti ≤1 MPa; alcune 65/100 kHz fino a ≤3 MPa)
• Protezione: IP68 per tutte le varianti elencate
• Opzioni di involucro/materiale a contatto: acciaio inossidabile (304, 316), lega di titanio, PTFE, combinazioni (304+PTFE)
• Caratteristiche acustiche: angoli a mezza potenza e portate di riferimento variabili in base alla frequenza (esempi: 5° ±10% a 500 kHz, 9° ±10% a 1 MHz, 1,1° ±10% a 1,2 MHz)
• Applicazioni tipiche: analisi di concentrazione/composizione di liquidi, misure di elettrolita di batteria e urea, rilevamento della velocità del suono e della densità
• Nota di selezione: frequenza, adattamento elettrico, intervallo di temperatura, classe di pressione, percorso acustico e materiale a contatto devono essere scelti come una configurazione compatibile per il liquido target e la geometria dello strumento
