Motore brushless CW42BLB38-16L218-00
DCa 3 fasiBLCD

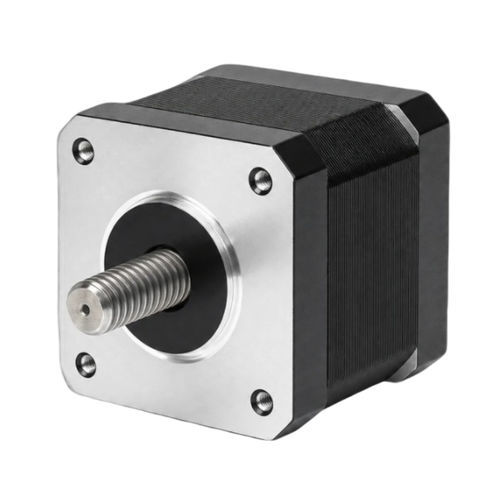

Motore brushless - CW42BLB38-16L218-00 - NEOTON MOTOR - DC / a 3 fasi / BLCD
Motore brushless - CW42BLB38-16L218-00 - NEOTON MOTOR - DC / a 3 fasi / BLCD
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di NEOTON MOTOR

Caratteristiche

Tipo
DC, a 3 fasi, brushless, BLCD
Tensione
24 V
Montaggio
NEMA 17
Configurazione dei contatti
8 poli
Applicazioni
industriale, per il settore della robotica, per robot collaborativi, per trasportatore, per strumento di misura, per cilindro elettrico, per gimbal
Potenza

16 W
(0,02 hp)

Intensità

1,24 A

Coppia

Min.: 0,085 Nm
(0,062693 ft.lb)

Max.: 0,17 Nm
(0,125386 ft.lb)

Velocità di rotazione

Min.: 1.800 rpm
(11.309,7336 rad.min-1)

Max.: 2.300 rpm
(14.451,3262 rad.min-1)

Diametro

42 mm
(1,65 in)

Descrizione

Panoramica del prodotto
Il CW42BLB38-16L218-00 è un motore brushless DC (BLDC) 3 fasi da 42 mm (NEMA 17) progettato per automazione industriale, robotica e controllo di movimento di precisione. Potenza nominale: 16 W; tensione nominale: 24 ±10% VDC; velocità nominale: 1800 RPM. Telaio compatto da 42 mm e 8 poli per garantire coppia adeguata in sistemi a ridotte dimensioni.

Punti chiave
  • Potenza nominale 16 W
  • Tensione di alimentazione 24 ±10% VDC
  • Coppia nominale 0,085 Nm a 1800 RPM
  • Dimensione telaio 42 mm (NEMA 17)
  • Progettazione BLDC 3 fasi per funzionamento regolare


Specifiche elettriche
Polo: 8
Fasi: 3
Tensione nominale: 24 ±10% VDC
Potenza nominale: 16 W
Velocità nominale: 1800 RPM
Coppia nominale: 0,085 Nm
Corrente nominale: 1,24 A
Velocità max: 2300 RPM
Coppia max: 0,17 Nm
Costante di tensione: 5,9 ±5% V/kRPM
Resistenza di linea: 4,3 ±5% Ω (20°C)
Induttanza di linea: 2,0 ±10% mH
Resistenza di isolamento: 100 MΩ @ 500 VDC
Classe isolamento: B (130°C)
Peso: 0,3 kg
Dimensione telaio: 42 mm (NEMA 17)
Numero parte: CW42BLB38-16L218-00

Meccanica e prestazioni
Disegno meccanico e curva coppia-velocità disponibili per il modello CW42BLB38-16L218-00 per supportare montaggio, integrazione e scelta dimensionale.

Applicazioni tipiche
  • Automazione industriale e nastri trasportatori
  • Robotica e robot collaborativi
  • Posizionamento di precisione e strumentazione
  • Sistemi servo, gimbal e piccoli attuatori


Ordine e codice
Riferimento: CW42BLB38-16L218-00. Peso: 0,3 kg. Contattare il fornitore per opzioni di avvolgimenti, connettori e fissaggi.
