Motore DC CW130BLBT-15020-L9-H
brushlessBLCD144 V

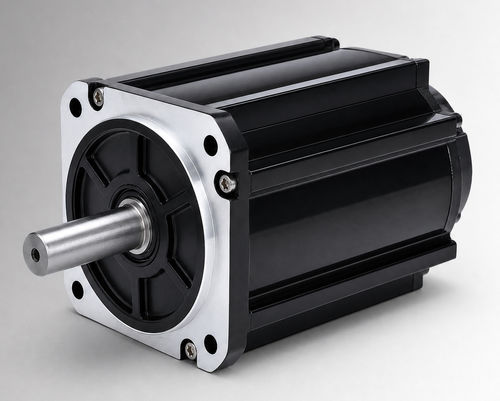

Motore DC - CW130BLBT-15020-L9-H - NEOTON MOTOR - brushless / BLCD / 144 V
Motore DC - CW130BLBT-15020-L9-H - NEOTON MOTOR - brushless / BLCD / 144 V
Motore DC - CW130BLBT-15020-L9-H - NEOTON MOTOR - brushless / BLCD / 144 V - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di NEOTON MOTOR

Caratteristiche

Tipo
DC, brushless, BLCD
Tensione
144 V
Montaggio
con freno, compatto
Indice di protezione
IP54, IP65
Raffreddamento
con raffreddamento a tubi
Applicazioni
per applicazioni idrauliche, per motopropulsori elettrici
Altre caratteristiche
ad alta potenza
Potenza

3,15 kW
(4,28 hp)

Intensità

Min.: 24,3 A

Max.: 29,7 A

Coppia

15 Nm
(11,063432 ft.lb)

Velocità di rotazione

2.000 rpm
(12.566,3706 rad.min-1)

Diametro

130 mm
(5,12 in)

Temperatura di funzionamento

Min.: -20 °C
(-4 °F)

Max.: 40 °C
(104 °F)

Descrizione

Panoramica del prodotto
Il CW130BLBT-15020-L9-H è un motore brushless DC con telaio da 130 mm, potenza nominale 3150 W e 144 VDC. Progettato per valutazioni OEM e integrazione di sistema in azionamenti per pompe elettroidrauliche, funzioni mobili e progetti di aggiornamento da motori a spazzole, e valutabile per apparecchiature industriali compatte e azionamenti ausiliari quando tensione, carico, ciclo di lavoro, interfaccia di installazione e condizioni ambientali del progetto sono confermate.

Punti chiave
  • Potenza nominale: 3150 W
  • Tensione nominale: 144 VDC
  • Coppia nominale: 15 N·m a 2000 rpm
  • Corrente nominale: 27±10% Arms


Specifiche rapide (sintesi)
Potenza nominale: 3150 W
Tensione nominale: 144 VDC
Coppia nominale: 15 N·m
Velocità nominale: 2000 rpm
Corrente nominale: 27±10% Arms
Dimensione telaio: 130 mm

Disegni meccanici e grafici
Disegno meccanico — struttura standard 130 mm disponibile
Disegno meccanico — struttura 130 mm raffreddata a ventilatore disponibile
Grafico coppia-velocità disponibile

Specifiche tecniche
  • Potenza nominale: 3150 W
  • Tensione nominale: 144 VDC
  • Coppia nominale: 15 N·m
  • Velocità nominale: 2000 rpm
  • Corrente nominale: 27±10% Arms
  • Dimensione telaio: 130 mm
  • Costante di coppia: 0,54±10% N·m/A
  • Inerzia del rotore: 17±10% kg·m² × 10⁻⁴
  • Forza contro-elettromotrice (Back EMF): 34±10% V/krpm
  • Induttanza di linea: non specificata; tolleranza ±10%
  • Resistenza di linea: non specificata; tolleranza ±10%
  • Lunghezza corpo (L): 166 mm
  • Lunghezza corpo con freno (LB): 221 mm
  • Peso: 11 / 12,8 kg (senza / con freno)
  • Elemento di feedback (opzionale): Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
  • Resistenza di isolamento: DC 500 V, >20 MΩ (Classe F)
  • Rigidità dielettrica: 800 VAC / 1 s / 5 mA
  • Ambiente operativo: Temperatura -20 a 40 °C (opzione -40 a 40 °C); Umidità 20% a 80% UR (senza condensa); altitudine sotto 1000 m (derating se si superano temperatura o altitudine indicate)
  • Classe di protezione: IP54 (IP65 opzionale)
  • Codice parte: CW130BLBT-15020-L9-H
