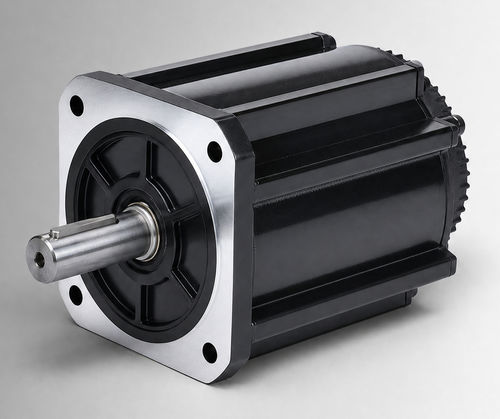

Motore brushless CW180BLBT-15015-L3-H

DCBLCD48 V

Panoramica del prodotto
Il CW180BLBT-15015-L3-H è un motore BLDC con telaio da 180 mm, potenza 2350 W, 48 V CC, erogante 15 N·m a 1500 giri/min. Progettato per valutazioni OEM e integrazione di sistema in azionamenti di pompe elettroidrauliche, funzioni di lavoro mobili e aggiornamenti da motori spazzolati; adatto anche ad apparecchiature industriali compatte e azionamenti ausiliari se confermate le interfacce di installazione e le condizioni ambientali del progetto.

Punti chiave

• Potenza nominale: 2350 W
• Tensione nominale: 48 V CC
• Coppia nominale: 15 N·m a 1500 giri/min
• Corrente nominale: 59±10% Arms

Specifiche elettriche e meccaniche

• Potenza nominale: 2350 W
• Tensione nominale: 48 V CC
• Coppia nominale: 15 N·m
• Velocità nominale: 1500 giri/min
• Corrente nominale: 59±10% Arms
• Dimensione telaio: 180 mm
• Costante di coppia: 0.25±10% N·m/A
• Inerzia del rotore: 60±10% kg·m² × 10⁻⁴
• Back EMF: 15.3±10% V/krpm
• Induttanza di linea: non specificata; tolleranza ±10%
• Resistenza di linea: non specificata; tolleranza ±10%
• Lunghezza corpo (L): 170 mm
• Lunghezza con freno (LB): 264 mm
• Peso: 14.5/32 kg
• Codice: CW180BLBT-15015-L3-H

Opzioni e protezione ambientale

• Feedback: Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)
• Resistenza di isolamento: DC 500 V, >20 MΩ (Classe F)
• Rigidità dielettrica: 800 VAC / 1 s / 5 mA
• Temperatura operativa: -20 a 40 °C (opzionale -40 a 40 °C)
• Umidità: 20% a 80% UR (senza condensa)
• Altitudine: <1000 m (derating oltre i limiti indicati)
• Classe di protezione: IP54 (IP65 opzionale)

Applicazioni

• Azionamenti di pompe elettroidrauliche
• Funzioni di lavoro su macchine mobili
• Aggiornamenti da motori spazzolati
• Azionamenti ausiliari per apparecchiature industriali compatte

Ordine
Codice: CW180BLBT-15015-L3-H. Contattare il fornitore per tempi di consegna, opzione encoder 2500 linee, variante IP65 e requisiti di integrazione specifici di progetto.
