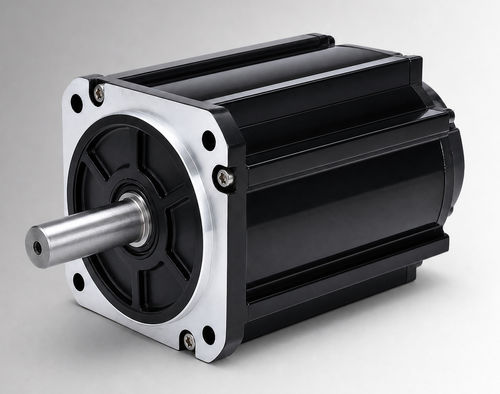

Motore brushless CW130BLBT-05030-L9-H

BLCD144 Vcon freno

Panoramica del prodotto
CW130BLBT-05030-L9-H è un motore brushless DC (BLDC) con telaio da 130 mm, potenza nominale 1550 W e 144 VDC. Fornisce 5 N·m a 3000 rpm ed è progettato per integrazione OEM e di sistema in azionamenti pompe elettroidrauliche, funzioni lavoro mobili e retrofit di motori DC a spazzole. Valutare l'idoneità al progetto quando tensione, carico, ciclo di lavoro, interfaccia di montaggio e condizioni ambientali sono definiti.

Punti salienti

• Potenza nominale 1550 W
• Tensione nominale 144 VDC
• Coppia nominale 5 N·m a 3000 rpm
• Corrente nominale 12,5±10% Arms

Specifiche tecniche

• Potenza nominale — 1550 W
• Tensione nominale — 144VDC
• Coppia nominale — 5 N·m
• Velocità nominale — 3000 rpm
• Corrente nominale — 12,5±10% Arms
• Dimensione telaio — 130 mm
• Costante di coppia — 0,39±10% N·m/A
• Inerzia rotore — 12±10% kg·m² × 10⁻⁴
• Forza controelettromotrice — 24±10% V/krpm
• Induttanza di linea — Non specificata; tolleranza ±10%
• Resistenza di linea — Non specificata; tolleranza ±10%
• Lunghezza corpo (L) — 119 mm
• Lunghezza corpo con freno (LB) — 166 mm
• Peso — 6 / 7,8 kg (senza / con freno)
• Elemento di feedback (opzione) — Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)
• Resistenza d'isolamento — DC500V, >20 MΩ (Classe F)
• Rigidità dielettrica — 800VAC / 1s / 5mA
• Ambiente d'esercizio — Temperatura -20 a 40°C (opzionale -40 a 40°C); Umidità 20%–80% UR (non condensante); altitudine < 1000 m (derating oltre i limiti dichiarati)
• Indice di protezione — IP54 (IP65 opzionale)
• Numero parte — CW130BLBT-05030-L9-H

Opzioni e dettagli meccanici

• Telaio: 130 mm standard; variante raffreddata a ventola disponibile
• Lunghezze meccaniche: L = 119 mm, LB (con freno) = 166 mm
• Peso: 6 kg (standard) / 7,8 kg (con freno)
• Opzioni feedback: Hall magnetico o Hall + encoder incrementale 2500 linee
• Opzioni protezione e ambiente: aggiornamento a IP65 e qualificazione a -40°C disponibili
• Disegni meccanici e curve coppia-velocità disponibili per integrazione

Applicazioni

• Azionamenti pompe elettroidrauliche
• Attrezzature mobili e funzioni veicolari
• Progetti di retrofit da motori DC a spazzole
• Apparecchiature industriali compatte e azionamenti ausiliari
