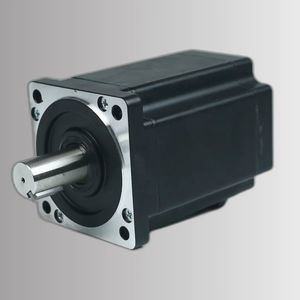

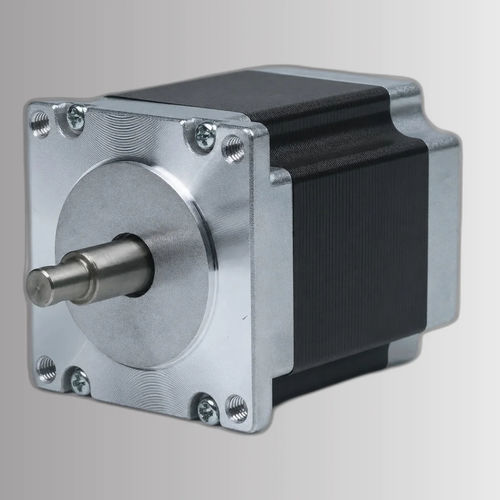

Motore brushless CW57BLTA95-60 L260-00

DCa 3 fasiBLCD

Panoramica del prodotto
Il CW57BLTA95-60 L260-00 è un motore brushless DC a 3 fasi da 57 mm (NEMA 23) progettato per automazione industriale, robotica e controllo di movimento di precisione. Disponibile nelle varianti 60 W (albero sinistro) e 30 W (albero destro); tensione nominale 24 VCC ±10% e 6000 RPM.

Punti chiave

• Potenza nominale: 60 W (albero sinistro), 30 W (albero destro)
• Tensione di alimentazione: 24 VCC ±10%
• Coppia nominale: 100 mN·m (sinistra), 50 mN·m (destra) a 6000 RPM
• Dimensione telaio: 57 mm (NEMA 23)
• Progettazione BLDC 3 fasi per funzionamento regolare e controllabile

Specifiche elettriche (tabella)
Parametro : Valore
Fasi : 3
Tensione nominale : 24 VCC ±10%
Potenza nominale : 60 W (albero sinistro), 30 W (albero destro)
Velocità nominale : 6000 RPM
Coppia nominale : 100 mN·m (albero sinistro), 50 mN·m (albero destro)
Resistenza di isolamento : 100 MΩ a 500 VCC
Classe di isolamento : B (130°C)
Metodo di controllo : Controllo della velocità
Dimensione telaio : 57 mm (NEMA 23)
Numero di parte : CW57BLTA95-60 L260-00

Documentazione e schemi
Datasheet prodotto disponibile (fare riferimento al numero di parte). Disegno meccanico e curva coppia-velocità forniti come immagini di riferimento; il disegno mostra i dettagli dimensionali e la curva illustra le prestazioni in funzione di velocità e carico.

Caratteristiche tecniche / specifiche

• Modello / Numero parte: CW57BLTA95-60 L260-00
• Serie: 57BLTA Series
• Dimensione telaio: 57 mm (NEMA 23)
• Tipo di motore: 3 fasi brushless DC (BLDC)
• Potenza nominale: 60 W (albero sinistro), 30 W (albero destro)
• Tensione nominale: 24 VCC ±10%
• Velocità nominale: 6000 RPM
• Coppia nominale: 100 mN·m (sinistra), 50 mN·m (destra)
• Resistenza di isolamento: 100 MΩ a 500 VCC
• Classe di isolamento: B (130°C)
• Metodo di controllo: Controllo della velocità
• Riferimenti inclusi: datasheet, disegno meccanico, curva coppia-velocità
