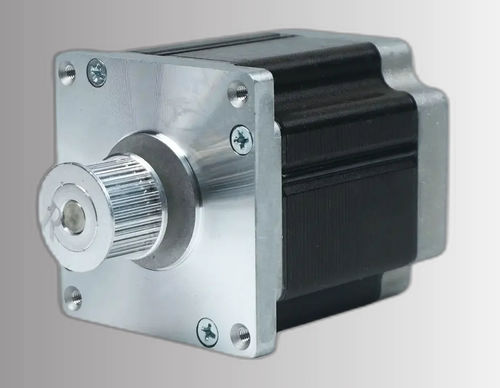

Motore brushless CW70BL77-200L6240-00

DCa corrente continuatrifase

Panoramica del prodotto
Il CW70BL77-200L6240-00 è un motore brushless DC trifase da 70 mm (NEMA 28) prodotto da NEOTON MOTOR. Fornisce 200 W di potenza nominale ed è ottimizzato per applicazioni ad alta velocità (velocità nominale 24000 RPM) a 72 ±10% VDC. Indicato per automazione industriale, robotica, controllo di movimento di precisione e sistemi OEM che richiedono una sorgente di coppia compatta e ad alta velocità.

Punti chiave

• Potenza nominale: 200 W
• Tensione di alimentazione: 72 ±10% VDC
• Coppia nominale: 0,08 N·m a 24000 RPM
• Dimensione telaio: 70 mm (NEMA 28)
• Progettazione brushless trifase per funzionamento regolare e ridotta manutenzione

Riepilogo
Potenza nominale — 200 W
Tensione nominale — 72 ±10% VDC
Velocità nominale — 24000 RPM
Coppia nominale — 0,08 N·m
Corrente nominale — TBD A
Dimensione telaio — 70 mm (NEMA 28)

Specifiche elettriche (parametri chiave)
Parametro — Valore
Poli — 4
Fasi — 3
Tensione nominale — 72 ±10% VDC
Potenza nominale — 200 W
Velocità nominale — 24000 RPM
Coppia nominale — 0,08 N·m
Corrente nominale — TBD A
Velocità max — 24000 RPM
Coppia max — 0,16 N·m
Costante di tensione — TBD ±5% V/kRPM
Resistenza di linea — TBD ±5% Ω (20°C)
Induttanza di linea — TBD ±10% mH
Resistenza di isolamento — 100 MΩ (500 VDC)
Classe di isolamento — B (130°C)
Peso — TBD kg
Dimensione telaio — 70 mm (NEMA 28)
Part Number — CW70BL77-200L6240-00

Dati meccanici e prestazioni
Disegno meccanico e dimensioni di montaggio disponibili per la serie BLDC 70 mm. Curva coppia-velocità e grafici prestazionali forniti per il modello CW70BL77-200L6240-00 per supportare l'integrazione del sistema e la taratura dei controlli.

Caratteristiche tecniche

• Model / Part Number: CW70BL77-200L6240-00
• Manufacturer / Brand: NEOTON MOTOR
• Frame size: 70 mm (NEMA 28)
• Rated power: 200 W
• Rated voltage: 72 ±10% VDC
• Rated speed: 24000 RPM
• Rated torque: 0.08 N·m
• Max torque: 0.16 N·m
• Max speed: 24000 RPM
• Poles: 4
• Phases: 3
• Voltage constant: TBD ±5% V/kRPM
• Line resistance: TBD ±5% Ω (20°C)
• Line inductance: TBD ±10% mH
• Insulation resistance: 100 MΩ (500 VDC)
• Insulation class: B (130°C)
• Rated current: TBD A
• Weight: TBD kg
