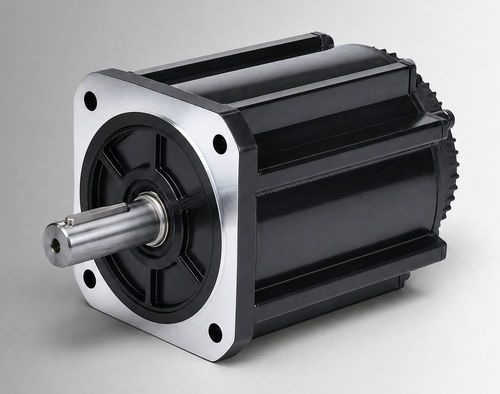

Motore DC CW180BLBT-19020-L9-H

brushless144 Vcon freno

Panoramica del prodotto
CW180BLBT-19020-L9-H è un motore brushless DC con telaio da 180 mm ad alta potenza, 4000 W, 144 VDC, 19 N·m a 2000 giri/min. È pensato per valutazioni OEM e integrazione di sistema in applicazioni quali azionamenti per pompe elettroidrauliche, funzioni mobili e aggiornamenti da motori DC spazzolati. Può essere preso in considerazione anche per apparecchiature industriali compatte e azionamenti ausiliari previa verifica di tensione, carico, ciclo di lavoro, interfaccia di montaggio e condizioni ambientali del progetto.

Punti chiave

• Potenza nominale 4000 W
• Tensione nominale 144 VDC
• Coppia nominale 19 N·m a 2000 giri/min
• Corrente nominale 34±10% Arms

Disegni meccanici e dati
Sono forniti disegni meccanici e curve coppia-velocità per le configurazioni standard da 180 mm e raffreddate a ventilatore per agevolare l'integrazione meccanica e la verifica delle prestazioni.

Caratteristiche / specifiche tecniche

• Potenza nominale: 4000 W
• Tensione nominale: 144 VDC
• Coppia nominale: 19 N·m
• Velocità nominale: 2000 giri/min
• Corrente nominale: 34±10% Arms
• Dimensione telaio: 180 mm
• Costante di coppia: 0,56±10% N·m/A
• Inerzia del rotore: 90±10% kg·m² × 10^-4
• Back EMF: 34±10% V/krpm
• Induttanza di linea: non specificata; tolleranza ±10%
• Resistenza di linea: non specificata; tolleranza ±10%
• Lunghezza corpo (L): 226 mm
• Lunghezza con freno (LB): 319 mm
• Peso: 22.7/34 kg
• Elemento di feedback (opzionale): Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
• Resistenza di isolamento: DC 500 V, >20 MΩ (Classe F)
• Rigidità dielettrica: 800 VAC / 1 s / 5 mA
• Ambiente operativo: Temperatura -20 a 40°C (-40 a 40°C opzionale); Umidità 20% a 80% UR (senza condensa); altitudine inferiore a 1000 m (derating se si superano i valori indicati)
• Classe di protezione: IP54 (IP65 opzionale)
• Numero di parte: CW180BLBT-19020-L9-H
