Motore DC CW57BLMA74-251L260-00
a 3 fasibrushless24 V

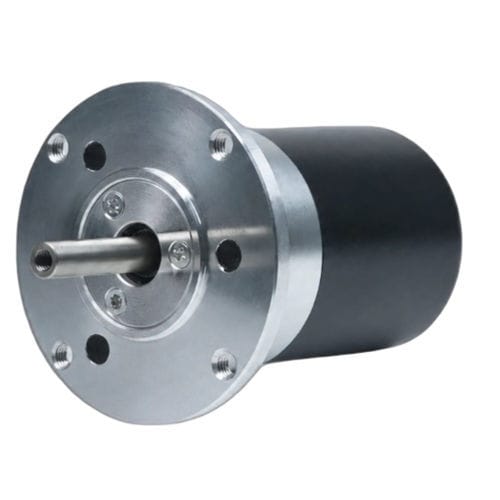

Motore DC - CW57BLMA74-251L260-00 - NEOTON MOTOR - a 3 fasi / brushless / 24 V
Motore DC - CW57BLMA74-251L260-00 - NEOTON MOTOR - a 3 fasi / brushless / 24 V
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di NEOTON MOTOR

Caratteristiche

Tipo
DC, a 3 fasi, brushless
Tensione
24 V
Montaggio
NEMA 23
Configurazione dei contatti
4 poli
Applicazioni
industriale, per il settore della robotica, per trasportatore, per macchina di imballaggio, per macchina utensile
Potenza

0,25 kW
(0,34 hp)

Intensità

11,5 A

Coppia

Max.: 0,8 Nm
(0,59005 ft.lb)

Min.: 0,4 Nm
(0,295025 ft.lb)

Velocità di rotazione

Max.: 7.500 rpm
(47.123,8898 rad.min-1)

Min.: 6.000 rpm
(37.699,1118 rad.min-1)

Diametro

57 mm
(2,24 in)

Descrizione

Panoramica del prodotto
Il CW57BLMA74-251L260-00 è un motore DC brushless trifase da 57 mm (NEMA 23) che eroga 251 W a 24 ±10% VDC, con velocità nominale 6000 RPM e coppia nominale 0,4 N·m. Progettato per automazione industriale, robotica e applicazioni di motion control che richiedono compattezza e precisione ripetibile.

Punti principali
  • Potenza nominale 251 W
  • Tensione di alimentazione 24 ±10% VDC
  • Coppia nominale 0,4 N·m a 6000 RPM
  • Dimensione telaio: 57mm (NEMA 23)
  • Progetto trifase brushless per funzionamento fluido e controllabile


Specifiche rapide (sintesi)
  • Potenza nominale: 251 W
  • Tensione nominale: 24 ±10% VDC
  • Velocità nominale: 6000 RPM
  • Coppia nominale: 0,4 N·m
  • Corrente nominale: 11,5 A
  • Dimensione telaio: 57mm (NEMA 23)


Specifiche elettriche
Parametro — Valore
Poli — 4
Fasi — 3
Tensione nominale — 24 ±10% VDC
Potenza nominale — 251 W
Velocità nominale — 6000 RPM
Coppia nominale — 0,4 N·m
Corrente nominale — 11,5 A
Velocità massima — 7500 RPM
Coppia massima — 0,8 N·m
Costante di tensione — 2,4 ±5% V/kRPM
Resistenza di linea — 0,12 ±5% Ω (20°C)
Induttanza di linea — 0,3 ±10% mH
Resistenza di isolamento — 100 MΩ @ 500 VDC
Classe di isolamento — B (130°C)
Peso — 0,78 kg
Dimensione telaio — 57mm (NEMA 23)
Numero di parte — CW57BLMA74-251L260-00

Meccanica e prestazioni
  • Disegno meccanico e disegni dimensionali disponibili per la serie di motori 57mm BLDC
  • Curva coppia-velocità disponibile per CW57BLMA74-251L260-00


Applicazioni
  • Automazione industriale e macchinari di stabilimento
  • Robotica e cobot
  • Sistemi di posizionamento e assi CNC
  • Nastri trasportatori, packaging e movimentazione materiali


Modello / Caratteristiche
  • Modello / Serie: CW57BLMA74 (serie 57BLMA)
  • Telaio: 57mm (NEMA 23)
  • Potenza nominale: 251 W
  • Tensione nominale: 24 ±10% VDC
  • Velocità nominale: 6000 RPM
  • Coppia nominale: 0,4 N·m
  • Corrente nominale: 11,5 A
  • Velocità massima: 7500 RPM
  • Coppia massima: 0,8 N·m
  • Pole: 4
  • Fasi: 3
  • Costante di tensione: 2,4 ±5% V/kRPM
  • Resistenza di linea: 0,12 ±5% Ω (20°C)
  • Induttanza di linea: 0,3 ±10% mH
  • Resistenza di isolamento: 100 MΩ (500 VDC)
  • Classe di isolamento: B (130°C)
  • Peso: 0,78 kg
  • Numero di parte: CW57BLMA74-251L260-00
