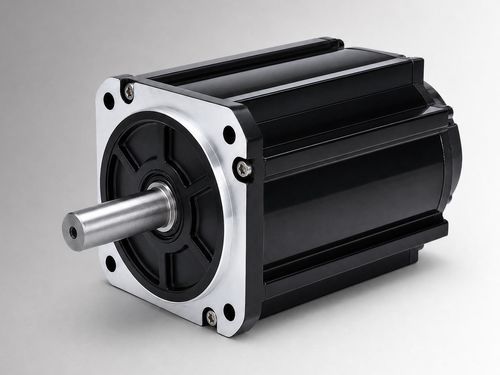

Motore brushless CW130BLBT-15025-L5-H

DCBLCD72 V

Panoramica del prodotto
Il CW130BLBT-15025-L5-H è un motore brushless CC con telaio da 130 mm ad alta potenza, con potenza nominale 3800 W, 72 VDC, 15 N·m e 2500 rpm. È pensato per valutazioni OEM e integrazione di sistema in azionamenti per pompe elettroidrauliche, funzioni mobili e progetti di upgrade da motori con spazzole, e può essere valutato per attrezzature industriali compatte e azionamenti ausiliari quando tensione, carico, ciclo di lavoro, interfaccia di installazione e condizioni ambientali sono confermati per l'applicazione.

Punti salienti

• Potenza nominale 3800 W
• Tensione nominale 72 VDC
• Coppia nominale 15 N·m a 2500 rpm
• Corrente nominale 65±10% Arms

Specifiche rapide

• Potenza nominale: 3800 W
• Tensione nominale: 72 VDC
• Coppia nominale: 15 N·m
• Velocità nominale: 2500 rpm
• Corrente nominale: 65±10% Arms
• Dimensione telaio: 130 mm

Specifiche elettriche e meccaniche (tabella)
Parametro | Valore
Potenza nominale | 3800 W
Tensione nominale | 72 VDC
Coppia nominale | 15 N·m
Velocità nominale | 2500 rpm
Corrente nominale | 65±10% Arms
Telaio | 130 mm
Costante di coppia | 0.24±10% N·m/A
Inerzia del rotore | 17±10% kg·m² × 10⁻⁴
Forza controelettromotrice (Back EMF) | 14.2±10% V/krpm
Induttanza di linea | 0.128±10% mH
Resistenza di linea | 0.029±10% Ω
Lunghezza corpo (L) | 166 mm
Lunghezza con freno (LB) | 221 mm
Peso | 11 / 12.8 kg
Elemento di feedback (opz.) | Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
Resistenza di isolamento | DC500V, >20 MΩ (Classe F)
Rigidità dielettrica | 800VAC/1s/5mA
Ambiente di esercizio | Temperatura: -20 a 40°C (opzionalmente -40 a 40°C); Umidità: 20% a 80% UR (senza condensa); altitudine inferiore a 1000 m (derating oltre i limiti indicati)
Classe di protezione | IP54 (IP65 opzionale)
Numero parte | CW130BLBT-15025-L5-H

Documentazione meccanica e prestazioni
Disegni meccanici e curve coppia-velocità sono forniti per le strutture standard da 130 mm e raffreddate a ventilatore per supportare integrazione, montaggio e verifica delle interfacce. Questi materiali agevolano i controlli di installazione e l'allineamento prestazionale nella progettazione del sistema.

Specifiche tecniche

• Numero parte: CW130BLBT-15025-L5-H
• Telaio: 130 mm
• Potenza nominale: 3800 W
• Tensione nominale: 72 VDC
• Coppia nominale: 15 N·m @ 2500 rpm
• Velocità nominale: 2500 rpm
• Corrente nominale: 65±10% Arms
• Costante di coppia: 0.24±10% N·m/A
• Back EMF: 14.2±10% V/krpm
• Induttanza di linea: 0.128±10% mH
• Resistenza di linea: 0.029±10% Ω
• Lunghezza corpo: 166 mm (221 mm con freno)
• Peso: 11 / 12.8 kg (varianti)
• Opzioni di feedback: Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)
• Isolamento: DC500V, >20 MΩ (Classe F)
• Rigidità dielettrica: 800VAC/1s/5mA
• Temperatura di esercizio: -20 a 40°C (opzionalmente -40 a 40°C)
• Protezione: IP54 (IP65 opzionale)
