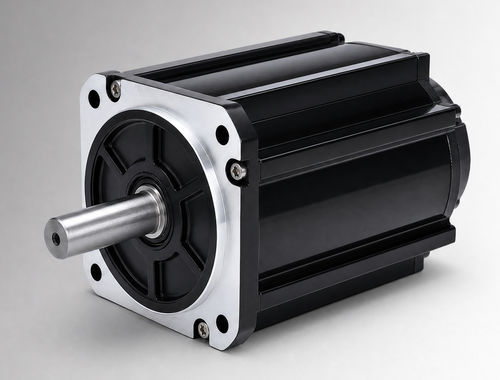

Motore brushless CW130BLBT-19020-L5-H

DCBLCD72 V

Riepilogo del prodotto
Il CW130BLBT-19020-L5-H è un motore brushless DC (BLDC) con telaio da 130 mm, nominale 4000 W, 72 VDC, 19 N·m a 2000 rpm. Progettato per valutazioni OEM e integrazione di sistema in azionamenti di pompe elettroidrauliche, funzioni mobili e progetti di aggiornamento da motori a spazzole, può essere impiegato in macchine industriali compatte e azionamenti ausiliari quando tensione, carico, ciclo di lavoro, interfaccia di installazione e condizioni ambientali sono confermate per il progetto.

Punti principali

• Potenza nominale 4000 W
• Tensione nominale 72 VDC
• Coppia nominale 19 N·m a 2000 rpm
• Corrente nominale 65±10% Arms

Specifiche rapide

• Potenza nominale: 4000 W
• Tensione nominale: 72 VDC
• Coppia nominale: 19 N·m
• Velocità nominale: 2000 rpm
• Corrente nominale: 65±10% Arms
• Dimensione telaio: 130 mm

Specifiche elettriche e meccaniche

• Costante di coppia: 0,29±10% N·m/A
• Inerzia del rotore: 25,2±10% kg·m² × 10⁻⁴
• Forza controelettromotrice: 17,7±10% V/krpm
• Induttanza di linea: non specificata; tolleranza ±10%
• Resistenza di linea: non specificata; tolleranza ±10%
• Lunghezza corpo (L): 181 mm
• Lunghezza con freno (LB): 221 mm
• Peso: 14 kg (standard) / 15,8 kg (con freno)
• Feedback: Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)
• Resistenza di isolamento: DC 500 V, >20 MΩ (Classe F)
• Rigidità dielettrica: 800 VAC / 1 s / 5 mA
• Ambiente operativo: -20 a 40 °C (opzione -40 a 40 °C); umidità 20–80% UR (senza condensa); altitudine <1000 m
• Classe di protezione: IP54 (IP65 opzionale)
• Numero di parte: CW130BLBT-19020-L5-H

Illustrazioni tecniche disponibili

• Disegno meccanico — struttura standard 130 mm (immagine fornita)
• Disegno meccanico — struttura 130 mm raffreddata a ventola (immagine fornita)
• Caratteristiche coppia-velocità (immagine fornita)

Specifiche tecniche

• Modello / Numero parte: CW130BLBT-19020-L5-H
• Dimensione telaio: 130 mm
• Potenza nominale: 4000 W
• Tensione nominale: 72 VDC
• Coppia nominale: 19 N·m
• Velocità nominale: 2000 rpm
• Corrente nominale: 65±10% Arms
• Costante di coppia: 0,29±10% N·m/A
• Forza controelettromotrice: 17,7±10% V/krpm
• Inerzia del rotore: 25,2±10% kg·m² × 10⁻⁴
• Lunghezza corpo (L): 181 mm; con freno (LB): 221 mm
• Peso: 14 kg (standard) / 15,8 kg (con freno)
• Opzioni di feedback: Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)
• Isolamento: DC 500 V, >20 MΩ (Classe F)
• Rigidità dielettrica: 800 VAC / 1 s / 5 mA
• Ambiente operativo: -20 a 40 °C (opzione -40 a 40 °C); umidità 20–80% UR (senza condensa); altitudine <1000 m
• Classe di protezione: IP54 (IP65 opzionale)
