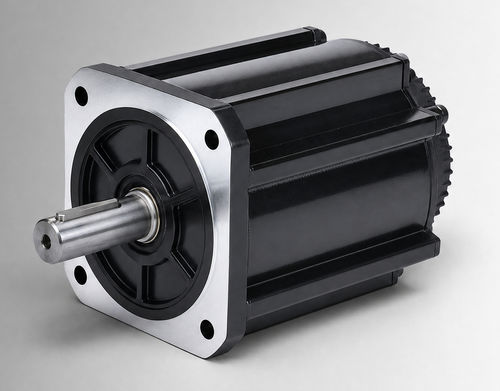

Motore BLCD CW180BLBT-48015-L3-H

48 VIP65IP54

Panoramica del prodotto
CW180BLBT-48015-L3-H è un motore brushless DC (BLDC) con telaio da 180 mm, potenza nominale 7500 W, 48 VDC, 48 N·m a 1500 rpm. Progettato per valutazioni OEM e integrazione di sistema in azionamenti per pompe elettroidrauliche, funzioni mobili e aggiornamenti da motori con spazzole. Può essere valutato anche per apparecchiature industriali compatte e azionamenti ausiliari quando tensione, carico, ciclo di lavoro, interfaccia di installazione e condizioni ambientali sono confermate per il progetto.

Punti chiave

• Potenza nominale: 7500 W
• Tensione nominale: 48 VDC
• Coppia nominale: 48 N·m a 1500 rpm
• Corrente nominale: 196±10% Arms

Specifiche elettriche e meccaniche

• Potenza nominale: 7500 W
• Tensione nominale: 48 VDC
• Coppia nominale: 48 N·m
• Velocità nominale: 1500 rpm
• Corrente nominale: 196±10% Arms
• Dimensione telaio: 180 mm
• Costante di coppia: 0,24±10% N·m/A
• Inerzia del rotore: 150±10% kg·m² × 10⁻⁴
• Back EMF: 14,5±10% V/krpm
• Induttanza di linea: 0,131±10% mH
• Resistenza di linea: 0,012±10% Ω
• Lunghezza corpo (L): 264 mm
• Lunghezza corpo con freno (LB): 319 mm
• Peso: 32/34 kg
• Elemento di feedback (opzionale): Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
• Resistenza di isolamento: DC500V, >20 MΩ (Classe F)
• Tenuta dielettrica: 800VAC/1s/5mA
• Ambiente operativo: Temperatura: -20 a 40°C (opzionale -40 a 40°C); Umidità: 20%–80% UR (senza condensazione); Altitudine: <1000 m (derating oltre)
• Classe di protezione: IP54 (IP65 opzionale)
• Numero di parte: CW180BLBT-48015-L3-H

Disegni meccanici e caratteristiche

• Disegno meccanico — struttura standard 180 mm
• Disegno meccanico — struttura 180 mm con raffreddamento a ventola
• Caratteristiche coppia-velocità

Specifiche tecniche

• Modello / Numero di parte: CW180BLBT-48015-L3-H
• Potenza nominale: 7500 W
• Tensione nominale: 48 VDC
• Coppia nominale: 48 N·m
• Velocità nominale: 1500 rpm
• Corrente nominale: 196±10% Arms
• Dimensione telaio: 180 mm
• Costante di coppia: 0,24±10% N·m/A
• Inerzia rotore: 150±10% kg·m² × 10⁻⁴
• Back EMF: 14,5±10% V/krpm
• Induttanza di linea: 0,131±10% mH
• Resistenza di linea: 0,012±10% Ω
• Lunghezza corpo (L): 264 mm
• Lunghezza corpo con freno (LB): 319 mm
• Peso: 32/34 kg
• Opzioni di feedback: Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)
• Isolamento & dielettrico: DC500V >20 MΩ (Classe F); 800VAC/1s/5mA
• Intervallo operativo: -20 a 40°C (opzionale -40 a 40°C); 20%–80% UR; altitudine sotto 1000 m (derating oltre)
• Classe di protezione: IP54 (IP65 opzionale)
