Motore brushless CW130BLBT-05030-L6-H
DCBLCD96 V

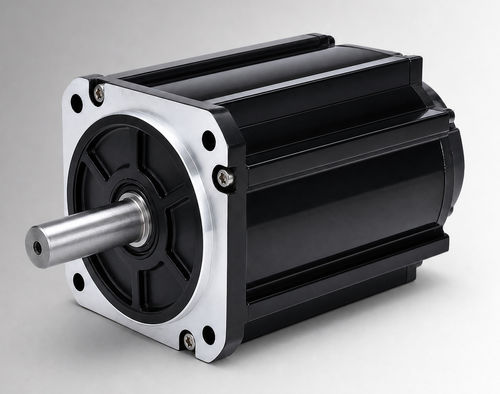

Motore brushless - CW130BLBT-05030-L6-H - NEOTON MOTOR - DC / BLCD / 96 V
Motore brushless - CW130BLBT-05030-L6-H - NEOTON MOTOR - DC / BLCD / 96 V
Motore brushless - CW130BLBT-05030-L6-H - NEOTON MOTOR - DC / BLCD / 96 V - immagine - 2
Motore brushless - CW130BLBT-05030-L6-H - NEOTON MOTOR - DC / BLCD / 96 V - immagine - 3
Motore brushless - CW130BLBT-05030-L6-H - NEOTON MOTOR - DC / BLCD / 96 V - immagine - 4
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di NEOTON MOTOR

Caratteristiche

Tipo
DC, brushless, BLCD
Tensione
96 V
Montaggio
con freno, compatto, con encoder
Indice di protezione
IP54, IP65
Raffreddamento
a ventilazione forzata
Applicazioni
industriale
Altre caratteristiche
con motore brushless DC
Potenza

1,55 kW
(2,11 hp)

Intensità

Min.: 15,75 A

Max.: 19,25 A

Coppia

5 Nm
(3,687811 ft.lb)

Velocità di rotazione

3.000 rpm
(18.849,5559 rad.min-1)

Diametro

130 mm
(5,12 in)

Temperatura di funzionamento

Min.: -20 °C
(-4 °F)

Max.: 40 °C
(104 °F)

Descrizione

Panoramica del prodotto
Il CW130BLBT-05030-L6-H è un motore brushless DC (BLDC) con telaio da 130 mm erogante 1550 W a 96 VDC. Coppia nominale 5 N·m a 3000 rpm. Progettato per valutazioni OEM e integrazione di sistema in applicazioni come azionamenti elettroidraulici, funzioni mobili e aggiornamenti da motori a spazzole. Può essere utilizzato anche in macchine industriali compatte e azionamenti ausiliari previa verifica di tensione, carico, ciclo di lavoro, interfaccia di montaggio e condizioni ambientali del progetto.

Punti salienti
  • Potenza nominale: 1550 W
  • Tensione nominale: 96 VDC
  • Coppia nominale: 5 N·m @ 3000 rpm
  • Corrente nominale: 17,5±10% Arms
  • Diametro telaio: 130 mm
  • Feedback opzionale: Hall / Hall + encoder incrementale 2500 linee
  • Protezione: IP54 standard (IP65 opzionale)


Specifiche elettriche e meccaniche
  • Codice parte: CW130BLBT-05030-L6-H
  • Potenza nominale: 1550 W
  • Tensione nominale: 96 VDC
  • Coppia nominale: 5 N·m
  • Velocità nominale: 3000 rpm
  • Corrente nominale: 17,5±10% Arms
  • Costante di coppia: 0,27±10% N·m/A
  • Inerzia rotore: 12±10% ×10⁻⁴ kg·m²
  • Back EMF: 15,6±10% V/krpm
  • Induttanza di linea: 0,25±10% mH
  • Resistenza di linea: 0,024±10% Ω
  • Lunghezza corpo (L): 119 mm
  • Lunghezza con freno (LB): 166 mm
  • Peso: 6 kg (standard) / 7,8 kg (con freno)
  • Feedback: Hall o Hall + encoder 2500 linee (opzionale)
  • Resistenza d'isolamento: DC 500 V, >20 MΩ (Classe F)
  • Tensione di isolamento: 800 VAC / 1 s / 5 mA


Disegni meccanici e grafici
  • Disegno meccanico — struttura standard 130 mm
  • Disegno meccanico — struttura 130 mm con raffreddamento a ventilatore
  • Curva coppia-velocità (grafico specifico del prodotto)


Scheda tecnica
ID scheda: CW130BLBT-05030-L6-H (scheda tecnica del produttore disponibile per il download).

Ambiente operativo e protezione
  • Temperatura di esercizio: -20 a 40°C (opzionalmente -40 a 40°C)
  • Umidità: 20% a 80% UR (senza condensazione)
  • Altitudine: consigliata sotto 1000 m (derating possibile oltre i limiti di temperatura/altitudine)
  • Classe di protezione: IP54 standard (IP65 opzionale)
