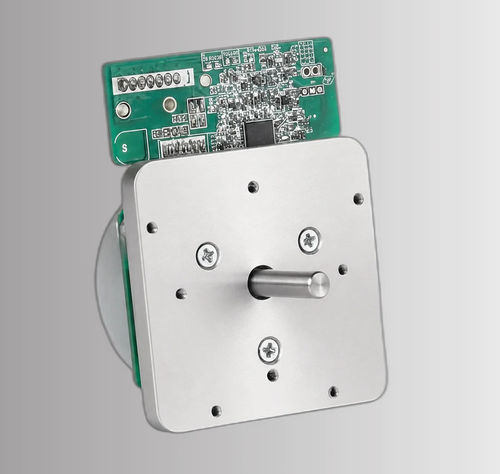

Motore brushless CW-63BLW33-40L220-02

DCa 3 fasiBLCD

Panoramica
Il CW-63BLW33-40L220-02 è un motore brushless DC 3 fasi a rotore esterno da 63 mm progettato per applicazioni a trasmissione diretta che richiedono bassa velocità e alta coppia. Alimentato a 24 VDC e con velocità nominale 2000 RPM, eroga una coppia nominale di 200 mN·m a 2,75 A. La configurazione a rotore esterno aumenta il momento di inerzia e uniforma l'erogazione della coppia, rendendolo adatto a ventole a trasmissione diretta, moduli di raffreddamento e impianti di ventilazione. Dispone di un'interfaccia a 8 fili con controllo direzione, ingresso freno, segnale clock e rilevamento carico per l'integrazione di sistema.

Punti chiave

• Motore BLDC a rotore esterno 24 V DC, coppia nominale 200 mN·m
• Velocità nominale 2000 RPM, corrente nominale 2,75 A
• Telaio 63 mm rotore esterno, flangia di montaggio 86 mm
• 3 fasi, interfaccia 8 fili: direzione (CW/CCW), freno, clock, LD
• Isolamento Classe B (130°C), resistenza di isolamento 10 MΩ @ 500 VDC
• Applicazioni tipiche: ventole a trasmissione diretta, sistemi di raffreddamento, ventilazione

Riepilogo specifiche (schede)
Fasi: 3
Tensione nominale: 24 VDC
Corrente nominale: 2,75 A
Coppia nominale: 200 mN·m
Velocità nominale: 2000 RPM
Dimensione telaio: 63 mm rotore esterno

Panoramica (tabella)
Modello: CW-63BLW33-40L220-02
Tipo: Motore brushless DC a rotore esterno
Fasi: 3
Classe d'isolamento: Classe B (130°C)
Resistenza di isolamento: 10 MΩ @ 500 VDC
Peso: 300 g
Momento d'inerzia: 100 g·cm²

Specifiche elettriche
Tensione nominale: 24 VDC ±10%
Corrente nominale: 2,75 A
Coppia nominale: 200 mN·m
Velocità nominale: 2000 RPM
Resistenza di fase: 0,32 ±3% Ω (20°C)
Induttanza di fase: 0,12 ±50% mH

Specifiche meccaniche
Diametro esterno: 63 ±0,2 mm
Dimensione flangia: 86 ±0,2 mm
Diametro albero: φ6 -0,015/-0,005 mm
Lunghezza albero: 23,4 ±0,5 mm
Fori di montaggio: 4-φ4,3 ±0,1 (filetto M3)

Interfaccia cablaggio (8 fili)

• Filo 1: +24VDC
• Filo 2: +24VDC
• Filo 3: GND
• Filo 4: GND
• Filo 5: CW/CCW (Direzione)
• Filo 6: BRAKE (Freno)
• Filo 7: CLOCK (Clock)
• Filo 8: LD (Rilevamento carico)

Disegno meccanico
È fornito il disegno meccanico per dimensioni e dettagli di montaggio.

Caratteristiche tecniche

• Modello: CW-63BLW33-40L220-02
• Tipo: 63 mm rotore esterno, BLDC 3 fasi
• Tensione nominale: 24 VDC ±10%
• Corrente nominale: 2,75 A
• Coppia nominale: 200 mN·m
• Velocità nominale: 2000 RPM
• Telaio: 63 mm rotore esterno; Flangia: 86 ±0,2 mm
• Isolamento: Classe B (130°C); Resistenza di isolamento: 10 MΩ @ 500 VDC
• Peso: 300 g; Momento d'inerzia: 100 g·cm²
• Interfaccia cablaggio: 8 fili (alimentazione, GND, direzione, freno, clock, rilevamento carico)
