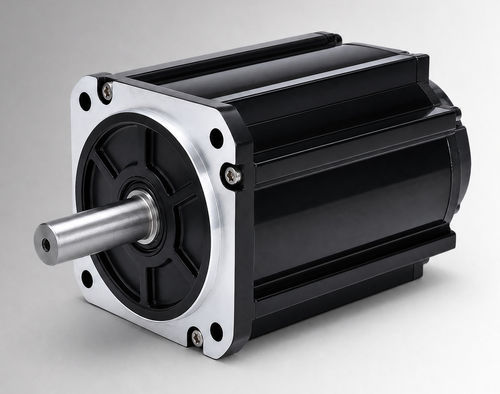

Motore brushless CW130BLBT-15020-L6-H

DCBLCD96 V

Panoramica del prodotto
CW130BLBT-15020-L6-H è un motore brushless a corrente continua (BLDC) con telaio da 130 mm, nominale 3150 W, 96 VDC, 15 N·m a 2000 giri/min. È destinato alla valutazione OEM e all’integrazione di sistema per azionamenti di pompe elettroidrauliche, funzioni mobili, progetti di aggiornamento da motori a spazzole e apparecchiature industriali compatte, previo controllo di tensione, carico, ciclo di servizio, interfaccia di montaggio e condizioni ambientali.

Punti chiave

• Potenza nominale 3150 W
• Tensione nominale 96 VDC
• Coppia nominale 15 N·m a 2000 giri/min
• Corrente nominale 48±10% Arms
• Dimensione telaio: 130 mm

Dati rapidi

• Codice parte: CW130BLBT-15020-L6-H
• Dimensione telaio: 130 mm
• Velocità nominale: 2000 giri/min
• Corrente nominale: 48±10% Arms
• Lunghezza corpo (L): 166 mm; con freno (LB): 221 mm
• Peso: 11 kg / 12,8 kg (varianti)

Specifiche elettriche e meccaniche

• Potenza nominale: 3150 W
• Tensione nominale: 96 VDC
• Coppia nominale: 15 N·m
• Velocità nominale: 2000 giri/min
• Corrente nominale: 48±10% Arms
• Costante di coppia: 0,31±10% N·m/A
• Inerzia del rotore: 17±10% kg·m² × 10⁻⁴
• Back EMF: 18,9±10% V/krpm
• Induttanza/resistenza linea: non specificate; tolleranza ±10%
• Resistenza di isolamento: DC 500 V, >20 MΩ (Classe F)
• Rigidità dielettrica: 800 VAC / 1 s / 5 mA
• Opzioni di feedback: Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)
• Indice di protezione: IP54 (IP65 opzionale)
• Ambiente di esercizio: -20 a 40 °C (opzione -40 a 40 °C); umidità 20–80% UR non condensante; altitudine <1000 m (derating oltre i limiti indicati)

Disegni e grafici disponibili

• Disegno meccanico — struttura standard 130 mm
• Disegno meccanico — struttura 130 mm con raffreddamento a ventola
• Caratteristiche coppia-velocità

Applicazioni e note

• Progettato per valutazione in azionamenti elettroidraulici, attuatori mobili, azionamenti ausiliari e sostituzione di motori a spazzole.
• Verificare interfaccia elettrica, fissaggio, raffreddamento e ciclo di lavoro prima dell’integrazione.
• Opzioni disponibili: feedback con encoder, versione con freno, protezione IP65 e intervallo di temperatura esteso.
