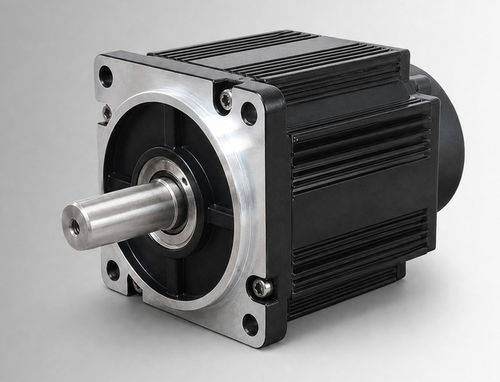

Motore brushless CW110BLBT-06020-L5-H

DCBLCD72 V

Panoramica del prodotto
Il CW110BLBT-06020-L5-H è un motore brushless DC con flange da 110 mm ad alta potenza, nominale 1250 W, 72 VDC, 6 N·m a 2000 rpm. È destinato a valutazioni OEM e integrazione di sistemi per azionamenti pompa elettroidraulici, funzioni mobili, progetti di upgrade da motori spazzolati e per apparecchiature industriali compatte o azionamenti ausiliari quando tensione, carico, ciclo di lavoro, interfaccia di installazione e condizioni ambientali sono confermate per l'applicazione.

Punti principali

• Potenza nominale: 1250 W
• Tensione nominale: 72 VDC
• Coppia nominale: 6 N·m a 2000 rpm
• Corrente nominale: 22±10% Arms
• Dimensione telaio: 110 mm
• Protezione: IP54 (IP65 opzionale)

Specifiche elettriche e meccaniche
Potenza nominale — 1250 W
Tensione nominale — 72 VDC
Coppia nominale — 6 N·m
Velocità nominale — 2000 rpm
Corrente nominale — 22±10% Arms
Dimensione telaio — 110 mm
Costante di coppia — 0,27±10% N·m/A
Inerzia del rotore — 10,9±10% kg·m² × 10⁻⁴
Back EMF — 16,5±10% V/krpm
Induttanza di linea — Non specificata; tolleranza ±10%
Resistenza di linea — Non specificata; tolleranza ±10%
Lunghezza corpo (L) — 156 mm
Lunghezza corpo con freno (LB) — 193 mm
Peso — 6,36 / 8,47 kg
Elemento di feedback (opzionale) — Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
Resistenza di isolamento — DC 500 V, >20 MΩ (Classe F)
Resistenza dielettrica — 800 VAC / 1 s / 5 mA
Ambiente operativo — Temperatura: -20 a 40 °C (opzionale -40 a 40 °C); Umidità: 20% a 80% RH (senza condensazione); quota inferiore a 1000 m (ridurre prestazioni se si superano temperatura o quota indicate)
Classe di protezione — IP54 (IP65 opzionale)
Numero parte — CW110BLBT-06020-L5-H

Diagrammi meccanici e prestazioni
Disegno meccanico: struttura standard 110 mm (immagine).
Caratteristiche coppia-velocità: grafico coppia-velocità del prodotto (immagine).

Specifiche tecniche

• Potenza nominale: 1250 W
• Tensione nominale: 72 VDC
• Coppia nominale: 6 N·m
• Velocità nominale: 2000 rpm
• Corrente nominale: 22±10% Arms
• Dimensione telaio: 110 mm
• Costante di coppia: 0,27±10% N·m/A
• Inerzia del rotore: 10,9±10% kg·m² × 10⁻⁴
• Back EMF: 16,5±10% V/krpm
• Induttanza di linea: Non specificata; tolleranza ±10%
• Resistenza di linea: Non specificata; tolleranza ±10%
• Lunghezza corpo (L): 156 mm
• Lunghezza corpo con freno (LB): 193 mm
• Peso: 6,36 / 8,47 kg
• Elemento di feedback (opzionale): Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
• Resistenza di isolamento: DC 500 V, >20 MΩ (Classe F)
• Resistenza dielettrica: 800 VAC / 1 s / 5 mA
• Ambiente operativo: Temperatura -20 a 40 °C (opzionale -40 a 40 °C); Umidità 20% a 80% RH (senza condensazione); quota inferiore a 1000 m (ridurre prestazioni in caso di superamento)
• Classe di protezione: IP54 (IP65 opzionale)
• Numero parte: CW110BLBT-06020-L5-H
