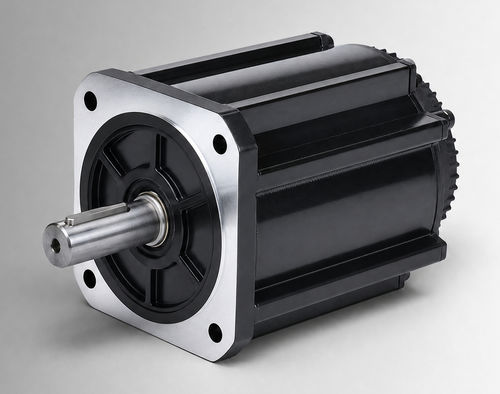

Motore brushless CW180BLBT-48020-L9-H

DCBLCD144 V

Panoramica del prodotto
Il CW180BLBT-48020-L9-H è un motore brushless DC (BLDC) con telaio da 180 mm che eroga 10000 W a 144 VDC e una coppia nominale di 48 N·m a 2000 rpm. Progettato per OEM e integratori di sistema, è adatto ad azionamenti pompe elettroidrauliche, funzioni per macchine mobili e retrofit di motori DC a spazzole. Utilizzare previa verifica di tensione, carico, ciclo di lavoro, interfaccia di montaggio e condizioni ambientali.

Punti chiave

• Potenza nominale: 10000 W
• Tensione nominale: 144 VDC
• Coppia nominale: 48 N·m @ 2000 rpm
• Corrente nominale: 86 ±10% Arms
• Dimensione telaio: 180 mm

Specifiche elettriche e meccaniche

• Modello / Codice: CW180BLBT-48020-L9-H
• Potenza nominale: 10000 W
• Tensione nominale: 144 VDC
• Coppia nominale: 48 N·m
• Velocità nominale: 2000 rpm
• Corrente nominale: 86 ±10% Arms
• Costante di coppia: 0,56 ±10% N·m/A
• Back EMF: 33,5 ±10% V/krpm
• Inerzia del rotore: 153 ±10% ×10⁻⁴ kg·m²
• Induttanza / resistenza linea: non specificate; tolleranza ±10%
• Lunghezza corpo (L): 264 mm (319 mm con freno)
• Peso: 32 kg (senza freno) / 34 kg (con freno)
• Feedback: Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)
• Resistenza di isolamento: DC 500 V, >20 MΩ (Classe F)
• Resistenza dielettrica: 800 VAC / 1 s / 5 mA
• Temperatura di esercizio: -20 a 40°C (opzionale -40 a 40°C)
• Umidità: 20% a 80% UR (senza condensa)
• Altitudine: consigliata sotto i 1000 m (riduzione oltre)
• Classe di protezione: IP54 (IP65 opzionale)

Applicazioni

• Azionamenti pompe elettroidrauliche e attuatori
• Macchine mobili e funzioni operative
• Aggiornamenti da motori DC con spazzole
• Apparecchiature industriali compatte e azionamenti ausiliari

Opzioni e ordinazione

• Opzioni di feedback: Hall magnetico o Hall + encoder incrementale 2500 linee
• Opzioni disponibili: IP65, estensione temperatura (-40 a 40°C), freno integrato (configurazione LB)
• Codice: CW180BLBT-48020-L9-H — indicare opzioni richieste in fase d'ordine
