Motore brushless CW57BLMA94-167L240-00
DCtrifase24 V

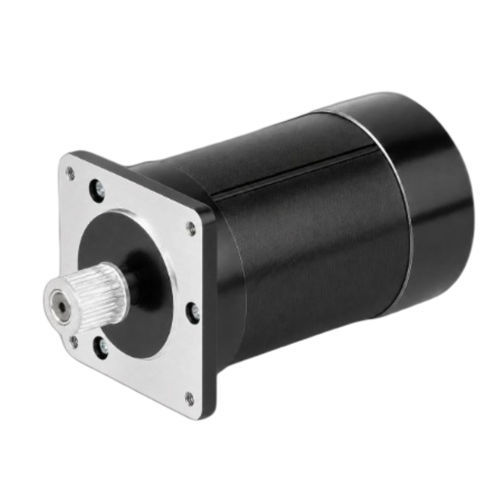

Motore brushless - CW57BLMA94-167L240-00 - NEOTON MOTOR - DC / trifase / 24 V
Motore brushless - CW57BLMA94-167L240-00 - NEOTON MOTOR - DC / trifase / 24 V
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di NEOTON MOTOR

Caratteristiche

Tipo
DC, trifase, brushless
Tensione
24 V
Montaggio
NEMA 23
Configurazione dei contatti
4 poli
Potenza

0,17 kW
(0,23 hp)

Intensità

9,5 A

Coppia

0,4 Nm, 0,8 Nm
(0,295025 ft.lb, 0,59005 ft.lb)

Velocità di rotazione

4.000 rpm, 4.500 rpm
(25.132,7412 rad.min-1, 28.274,3339 rad.min-1)

Diametro

57 mm
(2,24 in)

Descrizione

Panoramica del prodotto
Il CW57BLMA94-167L240-00 è un motore DC brushless 3 fasi da 57 mm (NEMA 23) progettato per automazione industriale, robotica e controllo di movimento di precisione. Valori nominali: 167 W di potenza, 24 ±10% VDC di tensione nominale e 4000 RPM di velocità nominale.

Punti chiave
  • Potenza nominale: 167 W
  • Tensione di alimentazione: 24 ±10% VDC
  • Coppia nominale: 0,4 N·m a 4000 RPM
  • Dimensione frame: 57 mm (NEMA 23)
  • Progettazione 3 fasi brushless per funzionamento regolare e controllabile

Valori riepilogo
Potenza nominale: 167 W
Tensione nominale: 24 ±10% VDC
Velocità nominale: 4000 RPM
Coppia nominale: 0,4 N·m
Corrente nominale: 9,5 A
Dimensione frame: 57 mm (NEMA 23)

Risorse supplementari
Disegno meccanico e curva coppia-velocità disponibili per la serie di motori BLDC da 57 mm. I file corrispondono al CW57BLMA94-167L240-00 (disegno meccanico e curva coppia-velocità).

Caratteristiche / specifiche tecniche
  • Poli: 4
  • Fasi: 3
  • Tensione nominale: 24 ±10% VDC
  • Potenza nominale: 167 W
  • Velocità nominale: 4000 RPM
  • Coppia nominale: 0,4 N·m
  • Corrente nominale: 9,5 A
  • Velocità massima: 4500 RPM
  • Coppia massima: 0,8 N·m
  • Costante di tensione: 3,4 ±5% V/kRPM
  • Resistenza di linea: 0,15 ±5% Ω (20°C)
  • Induttanza di linea: 0,35 ±10% mH
  • Resistenza di isolamento: 100 MΩ @ 500 VDC
  • Classe di isolamento: B (130°C)
  • Peso: 1 kg
  • Dimensione frame: 57 mm (NEMA 23)
  • Codice componente: CW57BLMA94-167L240-00
