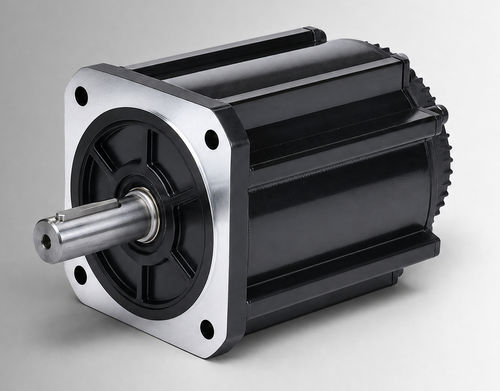

Motore brushless CW180BLBT-28020-L3-H

DCBLCD48 V

Panoramica del prodotto
CW180BLBT-28020-L3-H è un motore BLDC con telaio da 180 mm, 5800 W a 48VDC, che eroga 28 N·m a 2000 rpm. Progettato per valutazione OEM e integrazione di sistema, è destinato ad azionamenti di pompe elettroidrauliche, funzioni mobili e aggiornamenti da sistemi DC con spazzole. È adatto anche ad apparecchiature industriali compatte e azionamenti ausiliari previa verifica di tensione, carico, ciclo di lavoro, interfaccia di montaggio e condizioni ambientali del progetto.

Punti principali

• Potenza nominale: 5800 W
• Tensione nominale: 48VDC
• Coppia nominale: 28 N·m @ 2000 rpm
• Corrente nominale: 137±10% Arms
• Dimensione telaio: 180 mm
• Lunghezza corpo: 226 mm (LB con freno: 319 mm)

Specifiche elettriche e meccaniche
Potenza nominale — 5800 W
Tensione nominale — 48VDC
Coppia nominale — 28 N·m
Velocità nominale — 2000 rpm
Corrente nominale — 137±10% Arms
Dimensione telaio — 180 mm
Costante di coppia — 0,20±10% N·m/A
Inerzia del rotore — 122±10% kg·m² × 10⁻⁴
Forza controelettromotrice — 12,2±10% V/krpm
Induttanza di linea — 0,049±10% mH
Resistenza di linea — 0,005±10% Ω
Lunghezza corpo (L) — 226 mm
Lunghezza corpo con freno (LB) — 319 mm
Peso — 22,7 kg (standard) / 34 kg (con freno)
Elemento di feedback (opzionale) — Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
Resistenza di isolamento — DC500V, >20 MΩ (Classe F)
Rigidità dielettrica — 800VAC/1s/5mA
Ambiente operativo — Temperatura: -20 a 40°C (opz. -40 a 40°C); Umidità: 20% a 80% UR (senza condensazione); altitudine sotto 1000 m (derating oltre i limiti indicati)
Classe di protezione — IP54 (IP65 opzionale)
Codice articolo — CW180BLBT-28020-L3-H

Disegni meccanici e grafici

• Disegno meccanico — Struttura standard 180 mm (immagine disponibile)
• Disegno meccanico — Struttura 180 mm con raffreddamento a ventola (immagine disponibile)
• Caratteristiche coppia-velocità — grafico disponibile

Applicazioni e integrazione

• Progettato per integrazione OEM in azionamenti pompe elettroidrauliche e macchine mobili
• Adatto come sostituto o aggiornamento di sistemi con spazzole dopo verifica di compatibilità
• Verificare gestione termica, interfaccia di montaggio e ciclo operativo nella fase di progetto

Ordini e opzioni

• Consegna standard: CW180BLBT-28020-L3-H
• Opzioni: protezione IP65, specifica -40°C, opzione encoder (Hall + 2500 linee)
• Contattare vendite per personalizzazioni, adattatori di montaggio e supporto all'integrazione
