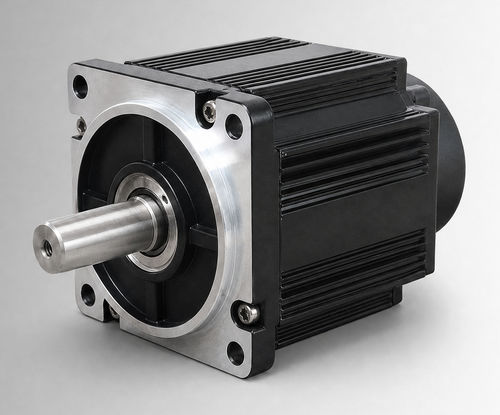

Motore brushless CW110BLBT-07530-L6-H

DCa corrente continuaBLCD

Panoramica del prodotto
CW110BLBT-07530-L6-H è un motore brushless DC (BLDC) con telaio da 110 mm, potenza nominale 2350 W, 96 VDC e 7,5 N·m a 3000 rpm. Progettato per valutazioni OEM e integrazione di sistema in azionamenti per pompe elettroidrauliche, funzioni di lavoro mobili e progetti di aggiornamento da motori a spazzole. Può essere utilizzato anche in macchine industriali compatte e azionamenti ausiliari previa verifica di tensione, carico, ciclo di lavoro, interfaccia di installazione e condizioni ambientali del progetto.

Punti chiave

• Potenza nominale: 2350 W
• Tensione nominale: 96 VDC
• Coppia nominale: 7,5 N·m a 3000 rpm
• Corrente nominale: 28±10% Arms

Specifiche rapide (sintesi)
Potenza nominale — 2350 W
Tensione nominale — 96 VDC
Coppia nominale — 7,5 N·m
Velocità nominale — 3000 rpm
Corrente nominale — 28±10% Arms
Dimensione telaio — 110 mm

Specifiche elettriche e meccaniche (tabella)
Potenza nominale — 2350 W
Tensione nominale — 96 VDC
Coppia nominale — 7,5 N·m
Velocità nominale — 3000 rpm
Corrente nominale — 28±10% Arms
Dimensione telaio — 110 mm
Costante di coppia — 0,27±10% N·m/A
Inerzia del rotore — 10,9±10% ×10⁻⁴ kg·m²
Forza controelettromotrice — 16±10% V/krpm
Induttanza di linea — Non specificata; tolleranza ±10%
Resistenza di linea — Non specificata; tolleranza ±10%
Lunghezza corpo (L) — 156 mm
Lunghezza con freno (LB) — 193 mm
Peso — 6,36 kg (senza freno) / 8,47 kg (con freno)
Elemento di feedback (opz.) — Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
Resistenza di isolamento — DC500V, >20 MΩ (Classe F)
Resistenza dielettrica — 800 VAC / 1 s / 5 mA
Ambiente operativo — Temperatura: -20 a 40°C (opzionalmente -40 a 40°C); Umidità: 20%–80% RH senza condensazione; altitudine <1000 m (riduzione prestazioni oltre il range indicato)
Classe di protezione — IP54 (IP65 opzionale)
Numero di parte — CW110BLBT-07530-L6-H

Disegno meccanico
Disegno meccanico: struttura standard 110 mm (illustrazione disponibile nella pagina prodotto).

Caratteristiche coppia-velocità
Curve coppia-velocità disponibili nella pagina prodotto per riferimento e supporto all’integrazione di sistema.

Specifiche tecniche

• Modello / Numero di parte: CW110BLBT-07530-L6-H
• Dimensione telaio: 110 mm
• Potenza nominale: 2350 W
• Tensione nominale: 96 VDC
• Coppia nominale: 7,5 N·m
• Velocità nominale: 3000 rpm
• Corrente nominale: 28±10% Arms
• Costante di coppia: 0,27±10% N·m/A
• Inerzia del rotore: 10,9±10% ×10⁻⁴ kg·m²
• Forza controelettromotrice: 16±10% V/krpm
• Lunghezza corpo (L): 156 mm; Con freno (LB): 193 mm
• Peso: 6,36 kg (senza freno) / 8,47 kg (con freno)
• Opzioni di feedback: Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)
• Resistenza di isolamento: DC500V, >20 MΩ (Classe F)
• Resistenza dielettrica: 800 VAC / 1 s / 5 mA
• Ambiente operativo: -20 a 40°C (opzionalmente -40 a 40°C); 20%–80% RH senza condensazione; altitudine <1000 m
• Classe di protezione: IP54 (IP65 opzionale)
