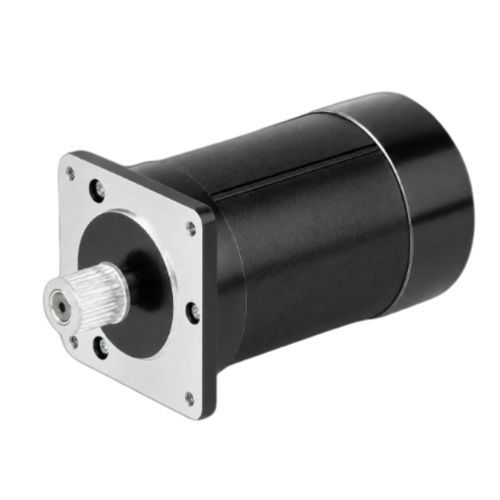

Motore DC CW57BLMA94-150L230-00a 3 fasiBLCD24 V
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- DC, a 3 fasi, BLCD
- Tensione
- 24 V
- Montaggio
- NEMA 23
- Configurazione dei contatti
- 4 poli
- Applicazioni
- per il settore della robotica
- Altre caratteristiche
- ad alta precisione, basso cogging
- Potenza
0,15 kW
(0,2 hp)- Intensità
10 A
- Coppia
0,48 Nm, 0,96 Nm
(0,35403 ft.lb, 0,70806 ft.lb)- Velocità di rotazione
3.000 rpm, 3.500 rpm
(18.849,5559 rad.min-1, 21.991,1486 rad.min-1)- Diametro
57 mm
(2,24 in)
Descrizione
Panoramica del prodotto
Il CW57BLMA94-150L230-00 è un motore DC brushless trifase da 57 mm (NEMA 23) con potenza nominale di 150 W a 24 ±10% VDC e 3000 RPM. Progettato per automazione industriale, robotica e controllo di movimento di precisione, offre un formato compatto per l'integrazione nei sistemi OEM.
Punti chiave
Specifiche principali
Specifiche elettriche
Meccanica e prestazioni
Specifiche tecniche
Il CW57BLMA94-150L230-00 è un motore DC brushless trifase da 57 mm (NEMA 23) con potenza nominale di 150 W a 24 ±10% VDC e 3000 RPM. Progettato per automazione industriale, robotica e controllo di movimento di precisione, offre un formato compatto per l'integrazione nei sistemi OEM.
Punti chiave
- Potenza nominale: 150 W
- Tensione di alimentazione: 24 ±10% VDC
- Coppia nominale: 0,48 N·m a 3000 RPM
- Dimensione telaio: 57 mm (NEMA 23)
- Progettazione brushless trifase per basso cogging e funzionamento regolare
Specifiche principali
- Potenza nominale: 150 W
- Tensione nominale: 24 ±10% VDC
- Velocità nominale: 3000 RPM
- Coppia nominale: 0,48 N·m
- Corrente nominale: 10 A
- Dimensione telaio: 57 mm (NEMA 23)
Specifiche elettriche
- Poli: 4
- Fasi: 3
- Tensione nominale: 24 ±10% VDC
- Potenza nominale: 150 W
- Velocità nominale: 3000 RPM
- Coppia nominale: 0,48 N·m
- Corrente nominale: 10 A
- Velocità max: 3500 RPM
- Coppia max: 0,96 N·m
- Costante di tensione: 3,5 ±5% V/kRPM
- Resistenza di linea: 0,3 ±5% Ω (20°C)
- Induttanza di linea: 0,51 ±10% mH
- Resistenza d'isolamento: 100 MΩ (500 VDC)
- Classe di isolamento: B (130°C)
- Peso: 1 kg
- Dimensione telaio: 57 mm (NEMA 23)
- Numero di parte: CW57BLMA94-150L230-00
Meccanica e prestazioni
- Disegno meccanico disponibile per il modello CW57BLMA94-150L230-00
- Curva coppia-velocità disponibile per il modello CW57BLMA94-150L230-00
Specifiche tecniche
- Numero di parte: CW57BLMA94-150L230-00
- Dimensione telaio: 57 mm (NEMA 23)
- Potenza nominale: 150 W
- Tensione nominale: 24 ±10% VDC
- Velocità nominale: 3000 RPM
- Coppia nominale: 0,48 N·m
- Corrente nominale: 10 A
- Velocità max: 3500 RPM
- Coppia max: 0,96 N·m
- Poli: 4
- Fasi: 3
- Costante di tensione: 3,5 ±5% V/kRPM
- Resistenza di linea: 0,3 ±5% Ω (20°C)
- Induttanza di linea: 0,51 ±10% mH
- Resistenza d'isolamento: 100 MΩ (500 VDC)
- Classe di isolamento: B (130°C)
- Peso: 1 kg
