Motore DC CW57BLMA94-167L240-01
a 3 fasiBLCD24 V

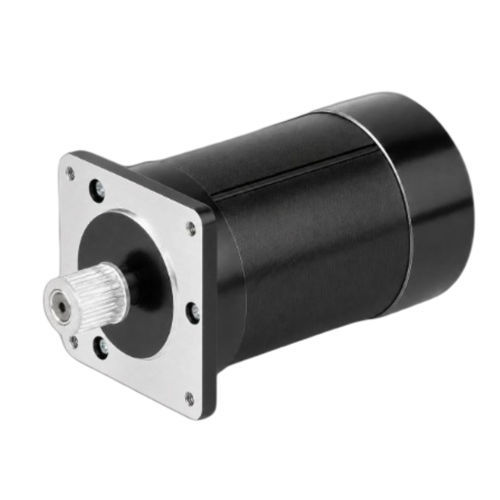

Motore DC - CW57BLMA94-167L240-01 - NEOTON MOTOR - a 3 fasi / BLCD / 24 V
Motore DC - CW57BLMA94-167L240-01 - NEOTON MOTOR - a 3 fasi / BLCD / 24 V
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di NEOTON MOTOR

Caratteristiche

Tipo
DC, a 3 fasi, BLCD
Tensione
24 V
Montaggio
NEMA 23
Configurazione dei contatti
4 poli
Altre caratteristiche
ad alta precisione
Potenza

0,17 kW
(0,23 hp)

Intensità

9,5 A

Coppia

Min.: 0,4 Nm
(0,295025 ft.lb)

Max.: 0,8 Nm
(0,59005 ft.lb)

Velocità di rotazione

Min.: 4.000 rpm
(25.132,7412 rad.min-1)

Max.: 4.500 rpm
(28.274,3339 rad.min-1)

Diametro

57 mm
(2,24 in)

Descrizione

Panoramica del prodotto
Il CW57BLMA94-167L240-01 è un motore brushless DC a 3 fasi da 57 mm (NEMA 23) progettato per automazione industriale, robotica e controllo di movimento di precisione. Potenza nominale 167 W, alimentazione 24 ±10% VDC, velocità nominale 4000 RPM e coppia nominale 0,4 N·m.

Punti chiave
  • Potenza nominale: 167 W
  • Tensione di alimentazione: 24 ±10% VDC
  • Coppia nominale: 0,4 N·m a 4000 RPM
  • Dimensione telaio: 57 mm (NEMA 23)
  • Progettazione brushless 3 fasi per movimento controllato

Valori riassuntivi
  • Potenza nominale: 167 W
  • Tensione nominale: 24 ±10% VDC
  • Velocità nominale: 4000 RPM
  • Coppia nominale: 0,4 N·m
  • Corrente nominale: 9,5 A
  • Dimensione: 57 mm (NEMA 23)

Specifiche elettriche
  • Poli: 4
  • Fasi: 3
  • Tensione nominale: 24 ±10% VDC
  • Potenza nominale: 167 W
  • Velocità nominale: 4000 RPM
  • Coppia nominale: 0,4 N·m
  • Corrente nominale: 9,5 A
  • Velocità max: 4500 RPM
  • Coppia max: 0,8 N·m
  • Costante di tensione: 3,4 ±5% V/kRPM
  • Resistenza di linea: 0,15 ±5% Ω (20°C)
  • Induttanza di linea: 0,35 ±10% mH
  • Resistenza di isolamento: 100 MΩ @ 500 VDC
  • Classe di isolamento: B (130°C)
  • Peso: 1 kg
  • Dimensione: 57 mm (NEMA 23)
  • Codice parte: CW57BLMA94-167L240-01

Risorse aggiuntive sulla pagina
Disegno meccanico e immagini della curva coppia‑velocità disponibili per la serie di motori BLDC da 57 mm.

Specifiche tecniche
  • Poli: 4
  • Fasi: 3
  • Potenza nominale: 167 W
  • Tensione nominale: 24 ±10% VDC
  • Velocità nominale: 4000 RPM
  • Coppia nominale: 0,4 N·m
  • Corrente nominale: 9,5 A
  • Velocità max: 4500 RPM
  • Coppia max: 0,8 N·m
  • Costante di tensione: 3,4 ±5% V/kRPM
  • Resistenza di linea: 0,15 ±5% Ω (20°C)
  • Induttanza di linea: 0,35 ±10% mH
  • Resistenza di isolamento: 100 MΩ @ 500 VDC
  • Classe di isolamento: B (130°C)
  • Peso: 1 kg
  • Dimensione: 57 mm (NEMA 23)
  • Codice parte: CW57BLMA94-167L240-01
