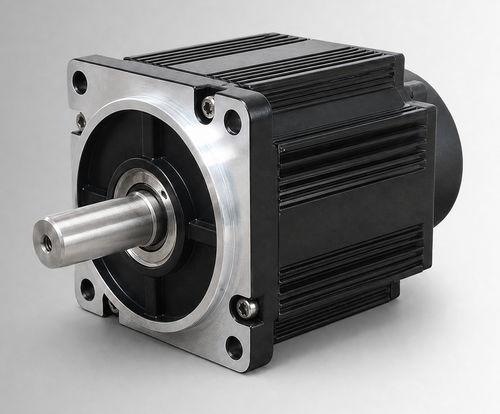

Motore brushless CW110BLBT-03630-L1-H

DCBLCD24 V

Panoramica del prodotto
CW110BLBT-03630-L1-H è un motore DC brushless (BLDC) con telaio da 110 mm, potenza nominale 1100 W, 24 VDC, 3,6 N·m a 3000 rpm. Progettato per valutazione OEM e integrazione di sistema in applicazioni come azionamenti di pompe elettroidrauliche, funzioni mobili e aggiornamenti da motori a spazzole. Adatto per macchine industriali compatte e azionamenti ausiliari quando i requisiti elettrici, meccanici e ambientali sono confermati per il progetto.

Punti principali

• Potenza nominale: 1100 W
• Tensione nominale: 24 VDC
• Coppia nominale: 3,6 N·m @ 3000 rpm
• Corrente nominale: 53±10% Arms
• Dimensione telaio: 110 mm; lunghezza corpo (L): 126 mm; lunghezza con freno (LB): 171 mm
• Peso: 4,14 kg (standard) / 6,25 kg (con opzioni)
• Protezione: IP54 (IP65 opzionale)
• Opzioni di feedback: Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)
• Numero di parte: CW110BLBT-03630-L1-H

Specifiche rapide
Potenza nominale: 1100 W
Tensione nominale: 24 VDC
Coppia nominale: 3,6 N·m
Velocità nominale: 3000 rpm
Corrente nominale: 53±10% Arms
Dimensione telaio: 110 mm

Specifiche elettriche e meccaniche

• Costante di coppia: 0,06±10% N·m/A
• Inerzia del rotore: 7,7±10% ×10⁻⁴ kg·m²
• Back EMF: 4,08±10% V/krpm
• Induttanza / resistenza di linea: non specificate; tolleranza ±10%
• Resistenza di isolamento: DC 500 V, >20 MΩ (Classe F)
• Resistenza dielettrica: 800 VAC / 1 s / 5 mA

Disegni meccanici e prestazioni
È disponibile il disegno meccanico per la struttura standard da 110 mm. Le curve coppia-velocità e le curve di prestazione sono fornite per la configurazione CW110BLBT-03630-L1-H per supportare il dimensionamento e la taratura del controller.

Applicazioni e note di installazione

• Applicazioni tipiche: azionamenti pompe elettroidrauliche, attuatori per mezzi mobili, macchine industriali compatte, azionamenti ausiliari e aggiornamenti da motori a spazzole
• Ambiente di esercizio: temperatura -20 a 40 °C (opzionale -40 a 40 °C); umidità 20%–80% RH senza condensa; altitudine inferiore a 1000 m (riduzione delle prestazioni oltre i limiti)
• Opzioni disponibili: protezione IP65, varianti con freno, feedback encoder — specificare in fase d'ordine
• Verificare interfaccia elettrica, montaggio e ciclo di servizio durante l'integrazione
