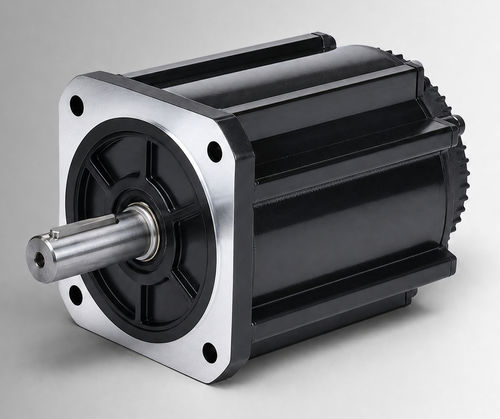

Motore a commutazione elettronica CW180BLBT-10030-L1-H

BLCDbrushlessDC

Panoramica
CW180BLBT-10030-L1-H è un motore brushless DC con telaio da 180 mm, potenza nominale 3000 W, 24 VDC, coppia nominale 10 N·m e 3000 giri/min. È destinato alla valutazione OEM e all'integrazione di sistema per azionamenti di pompe elettroidrauliche, funzioni mobili e progetti di upgrade da motori DC spazzolati, e può essere valutato anche per apparecchiature industriali compatte e azionamenti ausiliari quando tensione, carico, ciclo di lavoro, interfaccia di installazione e condizioni ambientali sono confermate per il progetto.

Punti chiave

• Potenza nominale 3000 W
• Tensione nominale 24 VDC
• Coppia nominale 10 N·m a 3000 giri/min
• Corrente nominale 132±10% Arms

Specifiche rapide

• Potenza nominale: 3000 W
• Tensione nominale: 24 VDC
• Coppia nominale: 10 N·m
• Velocità nominale: 3000 giri/min
• Corrente nominale: 132±10% Arms
• Dimensione telaio: 180 mm

Specifiche elettriche e meccaniche
Potenza nominale — 3000 W
Tensione nominale — 24 VDC
Coppia nominale — 10 N·m
Velocità nominale — 3000 giri/min
Corrente nominale — 132±10% Arms
Dimensione telaio — 180 mm
Costante di coppia — 0.07±10% N·m/A
Inerzia del rotore — 60±10% kg·m² × 10⁻⁴
Back EMF — 4.35±10% V/krpm
Induttanza di linea — Non specificata; tolleranza ±10%
Resistenza di linea — Non specificata; tolleranza ±10%
Lunghezza corpo (L) — 170 mm
Lunghezza corpo con freno (LB) — 264 mm
Peso — 14.5/32 kg
Elemento di feedback (Opzione) — Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
Resistenza di isolamento — DC500V, >20 MΩ (Classe F)
Rigidità dielettrica — 800VAC/1s/5mA
Ambiente di esercizio — Temperatura: -20 a 40°C (-40 a 40°C opzionale); Umidità: 20% a 80% UR (senza condensazione); altitudine inferiore a 1000 m (derating quando si superano i limiti indicati)
Classe di protezione — IP54 (IP65 opzionale)
Numero di parte — CW180BLBT-10030-L1-H

Immagini / Disegni aggiuntivi

• Disegno meccanico — Struttura standard 180 mm (dimensioni meccaniche e interfacce di montaggio)
• Disegno meccanico — Struttura 180 mm con raffreddamento a ventola (dimensioni meccaniche e interfacce di montaggio)
• Caratteristiche coppia-velocità (grafico)

Caratteristiche / Specifiche tecniche

• Rated Power: 3000 W
• Rated Voltage: 24VDC
• Rated Torque: 10 N·m
• Rated Speed: 3000 rpm
• Rated Current: 132±10% Arms
• Frame Size: 180mm
• Torque Constant: 0.07±10% N·m/A
• Rotor Inertia: 60±10% kg·m² × 10⁻⁴
• Back EMF: 4.35±10% V/krpm
• Line Inductance: Not specified; tolerance ±10%
• Line Resistance: Not specified; tolerance ±10%
• Body Length (L): 170 mm
• Body Length with Brake (LB): 264 mm
• Weight: 14.5/32 kg
• Feedback Element (Option): Magnetic Hall / Hall + 2500-line incremental encoder (optional)
• Insulation Resistance: DC500V, >20 MΩ (Class F)
• Dielectric Strength: 800VAC/1s/5mA
• Operating Environment: Temperature: -20 to 40°C (-40 to 40°C optional); Humidity: 20% to 80% RH (non-condensing); altitude below 1000 m (derate when exceeding the stated temperature or altitude range)
• Protection Class: IP54 (IP65 optional)
• Part Number: CW180BLBT-10030-L1-H
