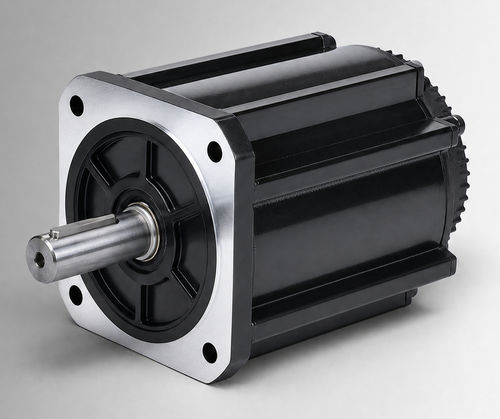

Motore brushless CW180BLBT-19020-L6-H

DCBLCD96 V

Panoramica del prodotto
Il CW180BLBT-19020-L6-H è un motore brushless DC con telaio da 180 mm, potenza nominale 4000 W, 96 VDC, 19 N·m a 2000 rpm. Progettato per valutazioni OEM e integrazione di sistema in azionamenti per pompe elettroidrauliche, funzioni mobili e progetti di aggiornamento da motori con spazzole; può essere preso in considerazione per apparecchiature industriali compatte e trasmissioni ausiliarie previa verifica di tensione, carico, ciclo di lavoro, interfaccia di installazione e condizioni ambientali del progetto.

Punti chiave

• Potenza nominale: 4000 W
• Tensione nominale: 96 VDC
• Coppia nominale: 19 N·m a 2000 rpm
• Corrente nominale: 50±10% Arms

Specifiche rapide

• Dimensione telaio: 180 mm
• Velocità nominale: 2000 rpm
• Costante di coppia: 0.38±10% N·m/A
• Inerzia del rotore: 90±10% kg·m² × 10⁻⁴
• Forza controelettromotrice: 23±10% V/krpm
• Classe di protezione: IP54 (IP65 opzione)

Specifiche elettriche e meccaniche (tabella)
Parametro — Valore
Potenza nominale — 4000 W
Tensione nominale — 96 VDC
Coppia nominale — 19 N·m
Velocità nominale — 2000 rpm
Corrente nominale — 50±10% Arms
Dimensione telaio — 180 mm
Costante di coppia — 0.38±10% N·m/A
Inerzia del rotore — 90±10% kg·m² × 10⁻⁴
Forza controelettromotrice — 23±10% V/krpm
Induttanza di linea — Non specificata; tolleranza ±10%
Resistenza di linea — Non specificata; tolleranza ±10%
Lunghezza corpo (L) — 226 mm
Lunghezza con freno (LB) — 319 mm
Peso — 22.7 kg (senza freno) / 34 kg (con freno)
Elemento di feedback (opzione) — Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
Resistenza di isolamento — DC500V, >20 MΩ (Classe F)
Rigidità dielettrica — 800 VAC / 1 s / 5 mA
Ambiente operativo — Temperatura: -20 a 40°C (−40 a 40°C opzionale); Umidità: 20%–80% UR (senza condensazione); altitudine inferiore a 1000 m (derating se si superano limiti di temperatura/altitudine)
Classe di protezione — IP54 (IP65 opzionale)
Numero parte — CW180BLBT-19020-L6-H

Grafici meccanici e prestazionali
Sono forniti disegni meccanici e curve coppia-velocità per le configurazioni standard da 180 mm e con raffreddamento a ventilatore, per supportare la valutazione delle prestazioni.

Specifiche tecniche

• Modello / Numero parte: CW180BLBT-19020-L6-H
• Dimensione telaio: 180 mm
• Potenza nominale: 4000 W
• Tensione nominale: 96 VDC
• Coppia nominale: 19 N·m
• Velocità nominale: 2000 rpm
• Corrente nominale: 50±10% Arms
• Costante di coppia: 0.38±10% N·m/A
• Inerzia del rotore: 90±10% kg·m² × 10⁻⁴
• Forza controelettromotrice: 23±10% V/krpm
• Induttanza / resistenza di linea: non specificate (tolleranza ±10%)
• Lunghezza corpo (L): 226 mm; con freno (LB): 319 mm
• Peso: 22.7 kg (senza freno) / 34 kg (con freno)
• Opzioni di feedback: Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)
• Resistenza di isolamento: DC500V, >20 MΩ (Classe F)
• Rigidità dielettrica: 800 VAC / 1 s / 5 mA
• Ambiente operativo: -20 a 40°C (−40 a 40°C opzionale); umidità 20%–80% UR senza condensazione; altitudine < 1000 m (derating se superato)
• Classe di protezione: IP54 (IP65 opzionale)
