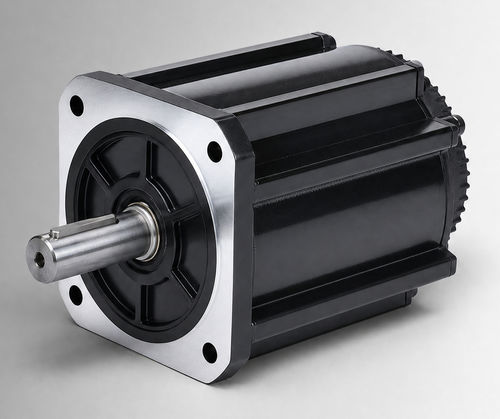

Motore brushless CW180BLBT-15015-L5-H

DCBLCD72 V

Panoramica prodotto
CW180BLBT-15015-L5-H è un motore DC brushless con telaio da 180 mm, potenza nominale 2350 W, 72 VDC, coppia nominale 15 N·m a 1500 rpm. Progettato per valutazioni OEM e integrazione di sistema, è adatto ad azionamenti di pompe elettroidrauliche, funzioni mobili e retrofit da motori DC con spazzole, e può essere preso in considerazione per apparecchiature industriali compatte e azionamenti ausiliari previo controllo di tensione, carico, ciclo di lavoro, interfaccia di installazione e condizioni ambientali del progetto.

Punti salienti

• Potenza nominale: 2350 W
• Tensione nominale: 72 VDC
• Coppia nominale: 15 N·m @ 1500 rpm
• Corrente nominale: 42±10% Arms

Specifiche rapide (sommario)

• Dimensione telaio: 180 mm
• Velocità nominale: 1500 rpm
• Costante di coppia: 0.35±10% N·m/A
• Inerzia del rotore: 60±10% kg·m² × 10⁻⁴
• Forza controelettromotrice: 21.4±10% V/krpm

Specifiche elettriche e meccaniche
Potenza nominale : 2350 W
Tensione nominale : 72 VDC
Coppia nominale : 15 N·m
Velocità nominale : 1500 rpm
Corrente nominale : 42±10% Arms
Dimensione telaio : 180 mm
Costante di coppia : 0.35±10% N·m/A
Inerzia del rotore : 60±10% kg·m² × 10⁻⁴
Forza controelettromotrice : 21.4±10% V/krpm
Induttanza di linea : Non specificata; tolleranza ±10%
Resistenza di linea : Non specificata; tolleranza ±10%
Lunghezza corpo (L) : 170 mm
Lunghezza con freno (LB) : 264 mm
Peso : 14.5/32 kg
Elemento di feedback (opz.) : Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
Resistenza di isolamento : DC500V, >20 MΩ (Classe F)
Rigidità dielettrica : 800VAC/1s/5mA
Ambiente operativo : Temperatura: -20 a 40°C (-40 a 40°C opzionale); Umidità: 20% a 80% UR (senza condensa); altitudine inferiore a 1000 m (riduzione prestazioni se si superano i limiti indicati)
Classe di protezione : IP54 (IP65 opzionale)
Numero di parte : CW180BLBT-15015-L5-H

Illustrazioni meccaniche e prestazionali
Vengono forniti disegni meccanici e curve coppia-velocità per la struttura standard 180 mm e la struttura 180 mm con raffreddamento a ventilatore per supportare le decisioni di installazione e integrazione di sistema.

Specifiche tecniche

• Modello / Numero parte: CW180BLBT-15015-L5-H
• Dimensione telaio: 180 mm
• Potenza nominale: 2350 W
• Tensione nominale: 72 VDC
• Coppia nominale: 15 N·m @ 1500 rpm
• Velocità nominale: 1500 rpm
• Corrente nominale: 42±10% Arms
• Costante di coppia: 0.35±10% N·m/A
• Inerzia del rotore: 60±10% kg·m² × 10⁻⁴
• Forza controelettromotrice: 21.4±10% V/krpm
• Lunghezza corpo: 170 mm (264 mm con freno)
• Peso: 14.5/32 kg
• Protezione: IP54 (IP65 opzionale)
• Opzioni di feedback: Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)
