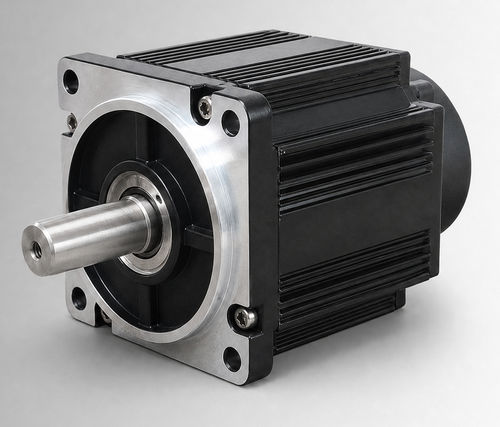

Motore BLCD CW110BLBT-05030-L6-H

96 Vcon encodercompatto

Panoramica del prodotto
CW110BLBT-05030-L6-H è un motore brushless DC con telaio da 110 mm, potenza nominale 1550 W, 96 VDC, coppia nominale 5 N·m e 3000 giri/min. È pensato per valutazioni OEM e integrazione di sistema in azionamenti per pompe elettroidrauliche, funzioni mobili e progetti di upgrade da motori a spazzole, e può essere considerato per macchine industriali compatte e azionamenti ausiliari quando tensione, carico, ciclo di lavoro, interfaccia di installazione e condizioni ambientali siano confermate per l'applicazione.

Punti chiave

• Potenza nominale 1550 W
• Tensione nominale 96 VDC
• Coppia nominale 5 N·m a 3000 giri/min
• Corrente nominale 19±10% Arms

Parametri principali
Potenza nominale — 1550 W
Tensione nominale — 96 VDC
Coppia nominale — 5 N·m
Velocità nominale — 3000 giri/min
Corrente nominale — 19±10% Arms
Dimensione telaio — 110 mm

Specifiche elettriche e meccaniche (dettagliate)

• Potenza nominale: 1550 W
• Tensione nominale: 96 VDC
• Coppia nominale: 5 N·m
• Velocità nominale: 3000 giri/min
• Corrente nominale: 19±10% Arms
• Dimensione telaio: 110 mm
• Costante di coppia: 0.25±10% N·m/A
• Inerzia del rotore: 7.7±10% kg·m² × 10⁻⁴
• Back EMF: 15.6±10% V/krpm
• Induttanza di linea: 0.16±10% mH
• Resistenza di linea: 0.024±10% Ω
• Lunghezza corpo (L): 126 mm
• Lunghezza corpo con freno (LB): 171 mm
• Peso: 4.14/6.25 kg
• Elemento di feedback (opzionale): Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
• Resistenza di isolamento: DC500V, >20 MΩ (Classe F)
• Rigidità dielettrica: 800VAC/1s/5mA
• Ambiente operativo: Temperatura: -20 a 40°C (opzionale -40 a 40°C); Umidità: 20% a 80% UR (non condensante); altitudine inferiore a 1000 m (derating oltre i limiti indicati)
• Classe di protezione: IP54 (IP65 opzionale)
• Numero di parte: CW110BLBT-05030-L6-H
