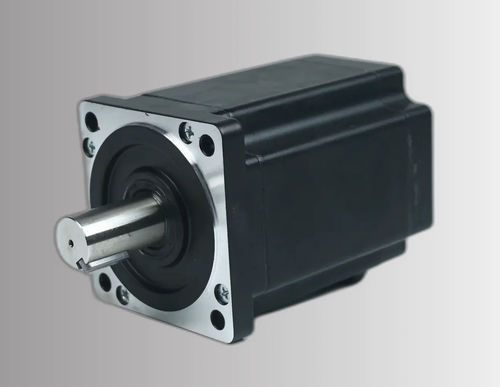

Motore brushless CW80BLMC83-200L220-00

DCa 3 fasiBLCD

Panoramica del prodotto
Il CW80BLMC83-200L220-00 è un motore brushless DC trifase da 80 mm (NEMA 32) con potenza nominale di 200 W. Progettato per automazione industriale, robotica e applicazioni di movimento di precisione, funziona a 24 ±10% VCC con velocità nominale di 2000 RPM e coppia nominale di 0,96 N·m.

Punti chiave

• Potenza nominale: 200 W
• Tensione di alimentazione: 24 ±10% VCC
• Coppia nominale: 0,96 N·m a 2000 RPM
• Dimensioni telaio: 80 mm (NEMA 32)
• Progetto trifase brushless per controllo preciso di velocità e coppia
• Velocità massima: 3300 RPM; coppia massima: 1,92 N·m
• Corrente nominale: 12 A; classe di isolamento: F

Specifiche rapide

• Potenza nominale: 200 W
• Tensione nominale: 24 ±10% VCC
• Velocità nominale: 2000 RPM
• Coppia nominale: 0,96 N·m
• Corrente nominale: 12 A
• Telaio: 80 mm (NEMA 32)
• Peso: 1,65 kg

Specifiche elettriche

• Poli: 4
• Fasi: 3
• Costante di tensione: 5,5 ±5% Vrms/kRPM
• Resistenza di linea: 0,16 ±5% Ω (20°C)
• Induttanza di linea: 0,5 ±10% mH
• Resistenza d'isolamento: 50 MΩ (500 VCC)
• Velocità max: 3300 RPM; Coppia max: 1,92 N·m

Disegno meccanico e prestazioni
Il disegno meccanico e le curve coppia‑velocità sono forniti per la serie di motori BLDC da 80 mm per agevolare il montaggio, il controllo delle dimensioni e la valutazione delle prestazioni. Fare riferimento ai disegni per le dimensioni dell'albero, il pattern di fissaggio e le posizioni dei connettori.

Ordine e assistenza

• Numero di riferimento: CW80BLMC83-200L220-00
• Peso: 1,65 kg
• Compatibile con driver BLDC trifase standard; contattare vendite per impostazioni consigliate
• Opzioni e personalizzazioni (avvolgimenti, connettori, modifiche di montaggio) disponibili su richiesta
