Motore DC CW42BLB38-26L240-02
a 3 fasiBLCD24 V

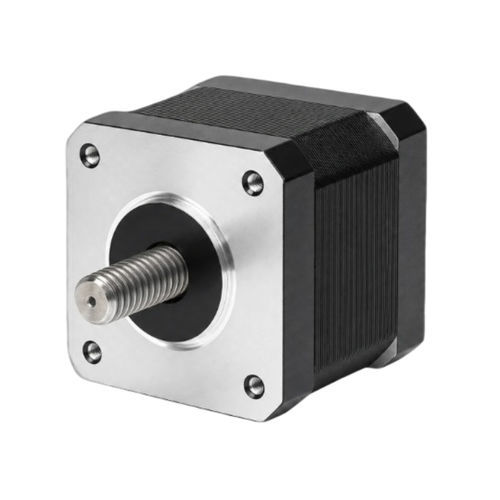

Motore DC - CW42BLB38-26L240-02 - NEOTON MOTOR - a 3 fasi / BLCD / 24 V
Motore DC - CW42BLB38-26L240-02 - NEOTON MOTOR - a 3 fasi / BLCD / 24 V
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di NEOTON MOTOR

Caratteristiche

Tipo
DC, a 3 fasi, BLCD
Tensione
24 V
Montaggio
NEMA 17
Configurazione dei contatti
8 poli
Applicazioni
industriale, per il settore della robotica
Potenza

0,03 kW
(0,04 hp)

Intensità

1,5 A

Coppia

0,063 Nm, 0,2 Nm
(0,046466 ft.lb, 0,147512 ft.lb)

Velocità di rotazione

4.000 rpm, 4.800 rpm
(25.132,7412 rad.min-1, 30.159,2895 rad.min-1)

Diametro

42 mm
(1,65 in)

Descrizione

Panoramica del prodotto
Il CW42BLB38-26L240-02 è un motore DC brushless a 3 fasi in formato 42 mm (NEMA 17). Fornisce 26 W di potenza nominale con alimentazione 24 ±10% VDC, velocità nominale 4000 RPM e coppia nominale 0,063 Nm. Progettato per automazione industriale, robotica e controllo di movimento di precisione.

Punti chiave
  • Potenza nominale: 26 W
  • Tensione di alimentazione: 24 ±10% VDC
  • Coppia nominale: 0,063 Nm a 4000 RPM
  • Formato: 42 mm (NEMA 17)
  • Progettazione brushless 3 fasi, 8 poli
  • Velocità max: 4800 RPM; Coppia max: 0,2 Nm
  • Corrente nominale: 1,5 A; Peso: 0,3 kg


Specifiche elettriche
  • Numero di parte: CW42BLB38-26L240-02
  • Potenza nominale: 26 W
  • Tensione nominale: 24 ±10% VDC
  • Velocità nominale: 4000 RPM
  • Coppia nominale: 0,063 Nm
  • Corrente nominale: 1,5 A
  • Velocità max: 4800 RPM
  • Coppia max: 0,2 Nm
  • Costante di tensione: 3,4 ±5% V/kRPM
  • Resistenza di linea: 1,5 ±5% Ω (20°C)
  • Induttanza di linea: 0,9 ±10% mH
  • Resistenza di isolamento: 100 MΩ @ 500 VDC
  • Classe di isolamento: B (130°C)
  • Poli: 8; Fasi: 3
  • Peso: 0,3 kg


Meccanica e prestazioni
Il disegno meccanico e la curva coppia‑velocità sono disponibili per il modello CW42BLB38-26L240-02. Montaggio tipico su frontale NEMA 17 con opzioni d'albero standard. Consultare la scheda tecnica per connettori, dimensioni dell'albero e limiti termici/operativi.

Applicazioni
  • Automazione industriale e attrezzature di assemblaggio
  • Robot collaborativi e industriali
  • Sistemi di posizionamento e controllo del movimento di precisione
  • Piccoli azionamenti per confezionamento e nastri trasportatori


Informazioni per l'ordine
Indicare il numero di parte CW42BLB38-26L240-02 al momento dell'ordine e confermare tensione di alimentazione, connettore e opzioni d'albero con il fornitore.
