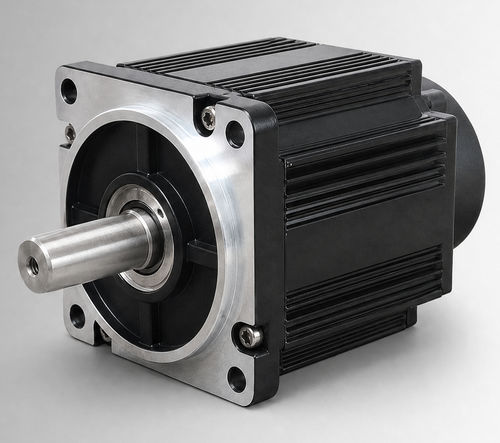

Motore brushless CW110BLBT-04030-L5-H

DCBLCD72 V

Panoramica del prodotto
CW110BLBT-04030-L5-H è un motore brushless DC (BLDC) con telaio da 110 mm, specificato 1250 W, 72VDC, 4 N·m a 3000 rpm. Progettato per la valutazione OEM e l'integrazione di sistema in azionamenti pompe elettroidrauliche, funzioni mobili di lavoro e come aggiornamento dai motori DC con spazzole. Adatto ad apparecchiature industriali compatte e azionamenti ausiliari quando tensione, carico, ciclo operativo, interfaccia di montaggio e condizioni ambientali del progetto sono confermate.

Punti chiave

• Potenza nominale: 1250 W
• Tensione nominale: 72VDC
• Coppia nominale: 4 N·m a 3000 rpm
• Corrente nominale: 21±10% Arms

Specifiche rapide

• Potenza nominale: 1250 W
• Tensione nominale: 72VDC
• Coppia nominale: 4 N·m
• Velocità nominale: 3000 rpm
• Corrente nominale: 21±10% Arms
• Dimensione telaio: 110 mm

Specifiche elettriche e meccaniche
Potenza nominale: 1250 W
Tensione nominale: 72VDC
Coppia nominale: 4 N·m
Velocità nominale: 3000 rpm
Corrente nominale: 21±10% Arms
Dimensione telaio: 110 mm
Costante di coppia: 0.19±10% N·m/A
Inerzia del rotore: 7.7±10% kg·m² × 10⁻⁴
Forza contro‑elettromotrice: 11.7±10% V/krpm
Induttanza di linea: 0.16±10% mH
Resistenza di linea: 0.024±10% Ω
Lunghezza corpo (L): 126 mm
Lunghezza corpo con freno (LB): 171 mm
Peso: 4.14 kg (standard) / 6.25 kg (con freno)
Elemento di feedback (opzionale): Hall magnetico / Hall + encoder incrementale 2500 linee
Resistenza d'isolamento: DC 500 V, >20 MΩ (Classe F)
Rigidità dielettrica: 800 VAC / 1 s / 5 mA
Ambiente operativo: Temp. -20 a 40°C (opzione -40 a 40°C); Umidità 20% a 80% RH (senza condensa); altitudine <1000 m (riduzione oltre il range)
Classe di protezione: IP54 (IP65 opzionale)
Numero parte: CW110BLBT-04030-L5-H

Disegno meccanico e caratteristiche coppia‑velocità
Disegni meccanici e curve coppia‑velocità sono forniti come riferimento dimensionale e prestazionale.

Specifiche tecniche

• Modello / Numero parte: CW110BLBT-04030-L5-H
• Dimensione telaio: 110 mm
• Potenza nominale: 1250 W
• Tensione nominale: 72VDC
• Coppia nominale: 4 N·m
• Velocità nominale: 3000 rpm
• Corrente nominale: 21±10% Arms
• Costante di coppia: 0.19±10% N·m/A
• Inerzia del rotore: 7.7±10% kg·m² × 10⁻⁴
• Forza contro‑elettromotrice: 11.7±10% V/krpm
• Induttanza di linea: 0.16±10% mH
• Resistenza di linea: 0.024±10% Ω
• Lunghezza corpo: 126 mm (171 mm con freno)
• Peso: 4.14 kg / 6.25 kg
• Protezione: IP54 (IP65 opzionale)
• Temp. di funzionamento: -20 a 40°C (opzione -40 a 40°C)
• Opzioni di feedback: Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)
