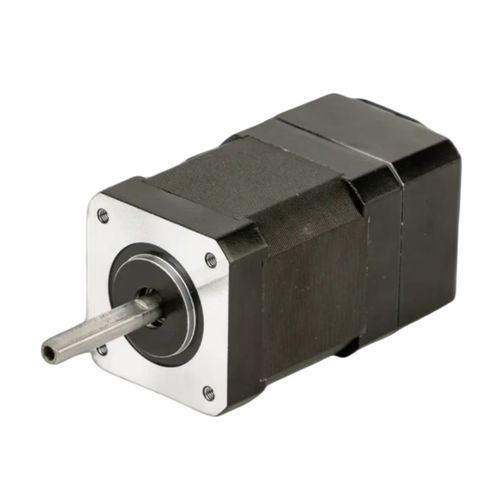

Motore a commutazione elettronica CW42BLB70-78L240-00

DCtrifaseBLCD

Panoramica del prodotto
Il CW42BLB70-78L240-00 è un motore DC brushless trifase da 42 mm (NEMA 17) progettato per automazione industriale, robotica e applicazioni di controllo movimento di precisione. Potenza nominale 78 W, 24 VDC ±10%, velocità nominale 4000 RPM e coppia nominale 0,188 Nm a 4000 RPM, fornendo una soluzione compatta per attività di posizionamento e attuazione di potenza media.

Punti principali

• Potenza nominale 78 W
• Tensione di alimentazione 24 VDC ±10%
• Coppia nominale 0,188 Nm a 4000 RPM
• Dimensione telaio 42 mm (NEMA 17)
• Progettazione brushless trifase per funzionamento regolare

Specifiche rapide
Potenza nominale — 78 W
Tensione nominale — 24 VDC ±10%
Velocità nominale — 4000 RPM
Coppia nominale — 0,188 Nm
Corrente nominale — 4,3 A
Dimensione telaio — 42 mm (NEMA 17)

Specifiche elettriche
Poli — 8 poli
Fasi — 3
Tensione nominale — 24 VDC ±10%
Potenza nominale — 78 W
Velocità nominale — 4000 RPM
Coppia nominale — 0,188 Nm
Corrente nominale — 4,3 A
Velocità max — 4800 RPM
Coppia max — 0,56 Nm
Costante di tensione — 3,5 Vrms/kRPM
Resistenza di linea — 0,46 ±5% Ω (20°C)
Induttanza di linea — 0,26 ±10% mH
Resistenza d'isolamento — 100MΩ @ 500V
Classe d'isolamento — B 130°C
Temperatura di esercizio — -20 ~ +50 °C
Metodo di controllo — Tensione di controllo 5~24 VDC
Dimensione telaio — 42 mm (NEMA 17)
Numero di parte — CW42BLB70-78L240-00

Disegni meccanici e curva coppia-velocità
Il disegno meccanico e la curva coppia-velocità sono forniti per questa parte per agevolare l'integrazione e la selezione.

Specifiche tecniche

• Numero di parte: CW42BLB70-78L240-00
• Modello / Denominazione: motore DC brushless 42 mm (NEMA 17)
• Potenza nominale: 78 W
• Tensione nominale: 24 VDC ±10%
• Velocità nominale: 4000 RPM
• Coppia nominale: 0,188 Nm
• Corrente nominale: 4,3 A
• Velocità max: 4800 RPM
• Coppia max: 0,56 Nm
• Costante di tensione: 3,5 Vrms/kRPM
• Resistenza di linea: 0,46 ±5% Ω (20°C)
• Induttanza di linea: 0,26 ±10% mH
• Resistenza d'isolamento: 100MΩ @ 500V
• Classe d'isolamento: B 130°C
• Temperatura di esercizio: -20 ~ +50 °C
• Metodo di controllo: Tensione di controllo 5~24 VDC
• Poli: 8
• Fasi: 3
• Dimensione telaio: 42 mm (NEMA 17)
