Motore DC CW57BLMA54-100L2100-04
a 3 fasibrushlessBLCD

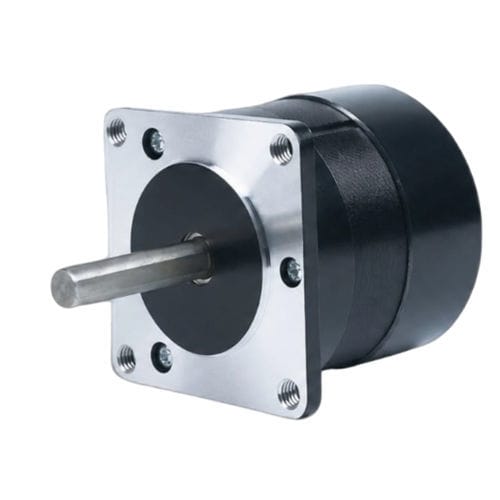

Motore DC - CW57BLMA54-100L2100-04 - NEOTON MOTOR - a 3 fasi / brushless / BLCD
Motore DC - CW57BLMA54-100L2100-04 - NEOTON MOTOR - a 3 fasi / brushless / BLCD
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di NEOTON MOTOR

Caratteristiche

Tipo
DC, a 3 fasi, brushless, BLCD
Tensione
24 V
Montaggio
NEMA 23
Configurazione dei contatti
4 poli
Applicazioni
per applicazioni industriali, per il settore della robotica
Potenza

0,1 kW
(0,14 hp)

Intensità

10 A

Coppia

Min.: 0,096 Nm
(0,070806 ft.lb)

Max.: 0,19 Nm
(0,140137 ft.lb)

Velocità di rotazione

Min.: 10.000 rpm
(62.831,8531 rad.min-1)

Max.: 15.000 rpm
(94.247,7796 rad.min-1)

Diametro

57 mm
(2,24 in)

Descrizione

Panoramica del prodotto
Il CW57BLMA54-100L2100-04 è un motore DC brushless 3 fasi da 57 mm (NEMA 23) con potenza nominale di 100 W, alimentazione 24 ±10% V CC e velocità nominale di 10000 RPM. Progettato per automazione industriale, robotica e controllo motore di precisione dove sono richiesti ingombro ridotto e prestazioni prevedibili.

Punti chiave
  • Potenza nominale: 100 W
  • Tensione di alimentazione: 24 ±10% V CC
  • Coppia nominale: 0,096 N·m a 10000 RPM
  • Size telaio: 57 mm (NEMA 23)
  • Progetto brushless 3 fasi per movimento fluido e controllabile


Sintesi
Potenza nominale: 100 W
Tensione nominale: 24 ±10% V CC
Velocità nominale: 10000 RPM
Coppia nominale: 0,096 N·m
Corrente nominale: 10 A
Size telaio: 57 mm (NEMA 23)

Specifiche elettriche
  • Poli: 4
  • Fasi: 3
  • Tensione nominale: 24 ±10% V CC
  • Potenza nominale: 100 W
  • Velocità nominale: 10000 RPM
  • Coppia nominale: 0,096 N·m
  • Corrente nominale: 10 A
  • Velocità max: 15000 RPM
  • Coppia max: 0,19 N·m
  • Costante di tensione: 1,5 ±5% Vrms/KRPM
  • Resistenza di linea: 0,19 ±5% Ω (20℃)
  • Induttanza di linea: 0,22 ±10% mH
  • Resistenza d'isolamento: 100 MΩ @ 500 VDC
  • Classe d'isolamento: B (130℃)
  • Peso: 0,8 kg


Meccanica e prestazioni
È disponibile un disegno meccanico e la curva coppia‑velocità per la serie BLDC da 57 mm, con dimensioni e dati di prestazione specifici per il modello CW57BLMA54-100L2100-04 per agevolare l'integrazione e il design del sistema.

caratteristiche / specifiche tecniche
  • Modello / Codice: CW57BLMA54-100L2100-04
  • Serie: 57BLMA Series
  • Frame size: 57 mm (NEMA 23)
  • Potenza nominale: 100 W
  • Tensione nominale: 24 ±10% V CC
  • Velocità nominale: 10000 RPM (nominale)
  • Velocità max: 15000 RPM
  • Coppia nominale: 0,096 N·m
  • Coppia max: 0,19 N·m
  • Corrente nominale: 10 A
  • Fasi: 3 (brushless)
  • Poli: 4
  • Costante di tensione: 1,5 ±5% Vrms/KRPM
  • Resistenza di linea: 0,19 ±5% Ω (20℃)
  • Induttanza di linea: 0,22 ±10% mH
  • Resistenza d'isolamento: 100 MΩ @ 500 VDC
  • Classe d'isolamento: B (130℃)
  • Peso: 0,8 kg
