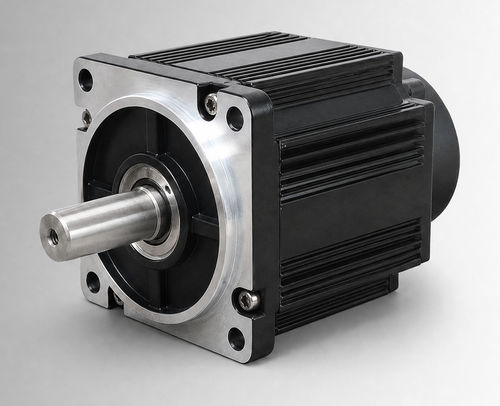

Motore brushless CW110BLBT-05030-L9-H

BLCD144 Vcon freno

Panoramica del prodotto
Il CW110BLBT-05030-L9-H è un motore brushless DC (BLDC) con telaio da 110 mm, potenza 1550 W e tensione 144 VDC. Eroga 5 N·m a 3000 giri/min ed è progettato per valutazioni OEM e integrazione di sistemi in azionamenti pompe elettroidrauliche, funzioni mobili e aggiornamenti da motori a spazzole. È adatto anche per macchine industriali compatte e azionamenti ausiliari quando tensione, carico, ciclo operativo, interfaccia di montaggio e condizioni ambientali sono confermati.

Punti chiave

• Potenza nominale: 1550 W
• Tensione nominale: 144 VDC
• Coppia nominale: 5 N·m @ 3000 giri/min
• Corrente nominale: 12,6 ±10% Arms

Specifiche elettriche e meccaniche
Potenza nominale: 1550 W
Tensione nominale: 144 VDC
Coppia nominale: 5 N·m
Velocità nominale: 3000 giri/min
Corrente nominale: 12,6 ±10% Arms
Dimensione telaio: 110 mm
Costante di coppia: 0,39 ±10% N·m/A
Inerzia del rotore: 7,7 ±10% ×10⁻⁴ kg·m²
Back EMF: 24 ±10% V/krpm
Induttanza / resistenza di linea: non specificate; tolleranza ±10%
Lunghezza corpo (L): 126 mm
Lunghezza con freno (LB): 171 mm
Peso: 4,14 kg (senza freno) / 6,25 kg (con freno)
Elemento di feedback (opzionale): Hall magnetico / Hall + encoder incrementale 2500 linee
Resistenza di isolamento: DC500 V, >20 MΩ (Classe F)
Resistenza dielettrica: 800 VAC / 1 s / 5 mA
Classe di protezione: IP54 (IP65 opzionale)
Numero di parte: CW110BLBT-05030-L9-H

Applicazioni
Adatto per integrazione in sistemi OEM e impianti industriali che richiedono movimenti BLDC compatti e ad alta potenza. Applicazioni tipiche: azionamenti pompe elettroidrauliche, attuatori per macchine mobili, azionamenti ausiliari e retrofit di sistemi con spazzole.

Feedback e opzioni
Disponibile con sensori Hall magnetici o Hall + encoder incrementale 2500 linee. Opzioni: protezione IP65 e intervallo di temperatura esteso (-40 °C opzionale).

Ambiente & protezione
Temperatura di funzionamento: -20 a 40 °C (opzionale -40 a 40 °C). Umidità: 20% a 80% UR senza condensa. Altitudine: uso nominale sotto 1000 m (derating raccomandato oltre i valori indicati). Classe di isolamento F.

Caratteristiche tecniche

• Telaio: 110 mm
• Lunghezza corpo L/LB: 126 / 171 mm
• Peso: 4,14 / 6,25 kg
• Costante di coppia: 0,39 ±10% N·m/A
• Inerzia rotore: 7,7 ±10% ×10⁻⁴ kg·m²
• Back EMF: 24 ±10% V/krpm
• Protezione: IP54 (IP65 opzionale)
• Feedback: Hall o Hall + encoder 2500 linee
• Isolamento: DC500V >20 MΩ; Dielettrico: 800VAC/1s/5mA
