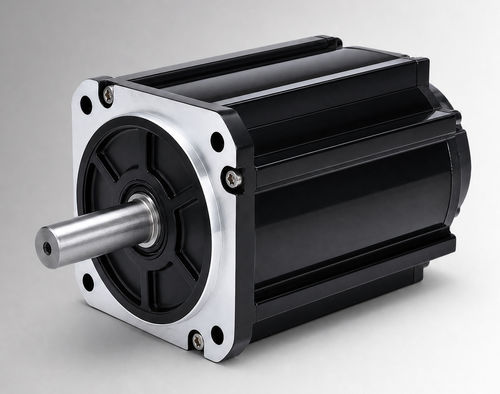

Motore brushless CW130BLBT-05030-L5-H

DCBLCD72 V

Panoramica del prodotto
Il CW130BLBT-05030-L5-H è un motore brushless DC con telaio da 130 mm, potenza nominale 1550 W, 72VDC e 5 N·m a 3000 rpm. Progettato per valutazioni OEM e integrazione di sistema in azionamenti per pompe elettroidrauliche, funzioni mobili e progetti di aggiornamento da motori spazzolati. Idoneo anche per apparecchiature industriali compatte e azionamenti ausiliari previa conferma di tensione, carico, ciclo di lavoro, interfaccia di installazione e condizioni ambientali del progetto.

Punti chiave

• Potenza nominale: 1550 W
• Tensione nominale: 72VDC
• Coppia nominale: 5 N·m a 3000 rpm
• Corrente nominale: 26±10% Arms

Specifiche rapide

• Potenza nominale: 1550 W
• Tensione nominale: 72VDC
• Coppia nominale: 5 N·m
• Velocità nominale: 3000 rpm
• Corrente nominale: 26±10% Arms
• Dimensione telaio: 130mm

Specifiche elettriche e meccaniche
Potenza nominale — 1550 W
Tensione nominale — 72VDC
Coppia nominale — 5 N·m
Velocità nominale — 3000 rpm
Corrente nominale — 26±10% Arms
Dimensione telaio — 130mm
Costante di coppia — 0.20±10% N·m/A
Inerzia rotore — 12±10% kg·m² × 10⁻⁴
Forza controelettromotrice — 11.8±10% V/krpm
Induttanza di linea — Non specificata; tolleranza ±10%
Resistenza di linea — Non specificata; tolleranza ±10%
Lunghezza corpo (L) — 119 mm
Lunghezza con freno (LB) — 166 mm
Peso — 6/7.8 kg
Elemento di feedback (opzionale) — Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
Resistenza d'isolamento — DC500V, >20 MΩ (Classe F)
Rigidità dielettrica — 800VAC/1s/5mA
Ambiente di esercizio — Temperatura: -20 a 40°C (-40 a 40°C opzionale); Umidità: 20% a 80% RH (senza condensa); altitudine sotto 1000 m (riduzione oltre i limiti indicati)
Classe di protezione — IP54 (IP65 opzionale)
Numero parte — CW130BLBT-05030-L5-H

Disegni meccanici e grafici

• Disegno meccanico — Struttura standard 130mm (immagine disponibile)
• Disegno meccanico — Struttura 130mm raffreddata a ventola (immagine disponibile)
• Caratteristiche coppia-velocità (immagine disponibile)

Specifiche tecniche

• Potenza nominale: 1550 W
• Tensione nominale: 72VDC
• Coppia nominale: 5 N·m
• Velocità nominale: 3000 rpm
• Corrente nominale: 26±10% Arms
• Dimensione telaio: 130mm
• Lunghezza corpo (L): 119 mm
• Lunghezza con freno (LB): 166 mm
• Peso: 6/7.8 kg
• Costante di coppia: 0.20±10% N·m/A
• Forza controelettromotrice: 11.8±10% V/krpm
• Inerzia rotore: 12±10% kg·m² × 10⁻⁴
• Classe di protezione: IP54 (IP65 opzionale)
• Resistenza d'isolamento: DC500V, >20 MΩ (Classe F)
• Rigidità dielettrica: 800VAC/1s/5mA
• Opzioni di feedback: Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
• Numero parte: CW130BLBT-05030-L5-H
