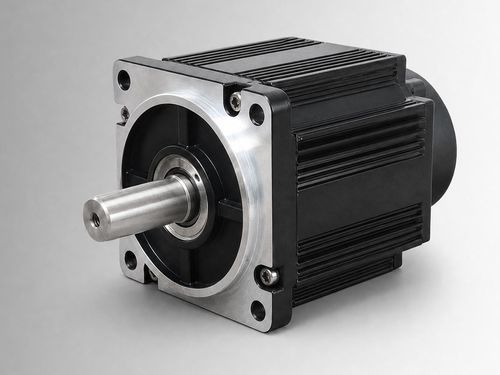

Motore BLCD CW110BLBT-07530-L3-H

48 Vcon frenoIP65

Descrizione del prodotto
CW110BLBT-07530-L3-H è un motore brushless DC (BLDC) con telaio da 110 mm, potenza nominale 2350 W, 48 VDC e coppia nominale 7,5 N·m a 3000 rpm. Progettato per valutazione OEM e integrazione sistema in azionamenti elettroidraulici, funzioni mobili e aggiornamenti da motori con spazzole. Indicato per apparecchiature industriali compatte e azionamenti ausiliari previa verifica di tensione, carico, ciclo di lavoro e interfaccia di montaggio per l'applicazione.

Punti chiave

• Potenza nominale: 2350 W
• Tensione nominale: 48 VDC
• Coppia nominale: 7,5 N·m @ 3000 rpm
• Corrente nominale: 59 ±10% Arms

Specifiche rapide

• Dimensione telaio: 110 mm
• Velocità nominale: 3000 rpm
• Costante di coppia: 0,128 ±10% N·m/A
• Inerzia rotore: 10,9 ±10% ×10⁻⁴ kg·m²
• Forza controelettromotrice: 7,7 ±10% V/krpm
• Lunghezza corpo (L): 156 mm; con freno (LB): 193 mm
• Peso: 6,36 / 8,47 kg

Specifiche elettriche e meccaniche
Potenza nominale: 2350 W
Tensione nominale: 48 VDC
Coppia nominale: 7,5 N·m
Velocità nominale: 3000 rpm
Corrente nominale: 59 ±10% Arms
Dimensione telaio: 110 mm
Costante di coppia: 0,128 ±10% N·m/A
Inerzia rotore: 10,9 ±10% ×10⁻⁴ kg·m²
Forza controelettromotrice: 7,7 ±10% V/krpm
Induttanza di linea: non specificata; tolleranza ±10%
Resistenza di linea: non specificata; tolleranza ±10%
Lunghezza corpo (L): 156 mm
Lunghezza con freno (LB): 193 mm
Peso: 6,36 / 8,47 kg
Feedback (opzione): Hall magnetico o Hall + encoder incrementale 2500 linee
Resistenza di isolamento: DC 500 V, >20 MΩ (Classe F)
Resistenza dielettrica: 800 VAC / 1 s / 5 mA
Temperatura operativa: -20 a 40°C (opzionale -40 a 40°C)
Umidità: 20%–80% RH (senza condensa)
Quota: consigliata sotto 1000 m (derating oltre i limiti indicati)
Protezione: IP54 (IP65 opzionale)
Codice articolo: CW110BLBT-07530-L3-H

Applicazioni e integrazione
Progettato per OEM e integratori di sistema per valutazione in azionamenti elettroidraulici, attuatori mobili, azionamenti ausiliari e retrofit di motori a spazzole. Verificare interfaccia elettrica, dissipazione termica e fissaggio meccanico prima dell'uso in serie.

Opzioni e conformità
Opzioni disponibili: protezione IP65, Hall + encoder incrementale 2500 linee, funzionamento a basse temperature esteso. Rispetta i requisiti di isolamento e dielettrici sopra indicati; confermare i requisiti ambientali ed EMC specifici del progetto prima del deploy.
