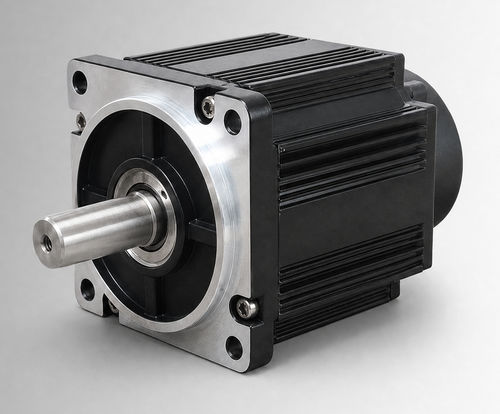

Motore brushless CW110BLBT-04030-L3-H

DCBLCD48 V

Panoramica del prodotto
CW110BLBT-04030-L3-H è un motore brushless DC (BLDC) con telaio da 110 mm, potenza nominale 1250 W, 48 VDC, 4 N·m a 3000 rpm. Progettato per valutazioni OEM e integrazione di sistema in azionamenti di pompe elettroidrauliche, funzioni mobili e come aggiornamento/sostituzione di motori a spazzole. Utilizzabile anche in macchine industriali compatte e azionamenti ausiliari previa verifica dei requisiti elettrici, meccanici e ambientali del progetto.

PUNTI CHIAVE

• Potenza nominale: 1250 W
• Tensione nominale: 48 VDC
• Coppia nominale: 4 N·m a 3000 rpm
• Corrente nominale: 30±10% Arms
• Dimensione telaio: 110 mm
• Opzioni: freno, protezione IP65, encoder incrementale

Specifiche riassuntive
Potenza nominale: 1250 W
Tensione nominale: 48 VDC
Coppia nominale: 4 N·m
Velocità nominale: 3000 rpm
Corrente nominale: 30±10% Arms
Dimensione telaio: 110 mm
Codice: CW110BLBT-04030-L3-H

Specifiche elettriche e meccaniche
Potenza nominale: 1250 W
Tensione nominale: 48 VDC
Coppia nominale: 4 N·m
Velocità nominale: 3000 rpm
Corrente nominale: 30±10% Arms
Costante di coppia: 0.12±10% N·m/A
Inerzia del rotore: 7.7±10% ×10⁻⁴ kg·m²
Back EMF: 8.16±10% V/krpm
Induttanza di linea: 0.13±10% mH
Resistenza di linea: 0.044±10% Ω
Lunghezza corpo (L): 126 mm
Lunghezza con freno (LB): 171 mm
Peso: 4.14 kg (senza freno) / 6.25 kg (con freno)
Opzioni di feedback: Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)
Resistenza di isolamento: DC 500 V, >20 MΩ (Classe F)
Resistenza dielettrica: 800 VAC / 1 s / 5 mA
Ambiente operativo: Temperatura -20 a 40°C (opzionale -40 a 40°C); Umidità 20%–80% UR senza condensazione; altitudine <1000 m (derating oltre)
Classe di protezione: IP54 (IP65 opzionale)

Disegno meccanico
Disegno meccanico fornito per la struttura standard da 110 mm per supportare l'installazione e il controllo delle interfacce.

Caratteristica coppia-velocità
La curva coppia-velocità è fornita per la valutazione delle prestazioni e l'adattamento del sistema del CW110BLBT-04030-L3-H.

Specifiche tecniche

• Dimensione telaio: 110 mm
• Potenza nominale: 1250 W
• Tensione nominale: 48 VDC
• Coppia nominale: 4 N·m a 3000 rpm
• Corrente nominale: 30±10% Arms
• Velocità nominale: 3000 rpm
• Costante di coppia: 0.12±10% N·m/A
• Inerzia rotore: 7.7±10% ×10⁻⁴ kg·m²
• Back EMF: 8.16±10% V/krpm
• Induttanza di linea: 0.13±10% mH
• Resistenza di linea: 0.044±10% Ω
• Lunghezza corpo: 126 mm (171 mm con freno)
• Peso: 4.14 kg / 6.25 kg (con freno)
• Feedback: Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)
• Isolamento: DC 500 V, >20 MΩ (Classe F)
• Resistenza dielettrica: 800 VAC / 1 s / 5 mA
• Protezione: IP54 (IP65 opzionale)
• Ambiente: -20 a 40°C (opzionale -40 a 40°C); 20%–80% UR senza condensazione; altitudine sotto 1000 m
