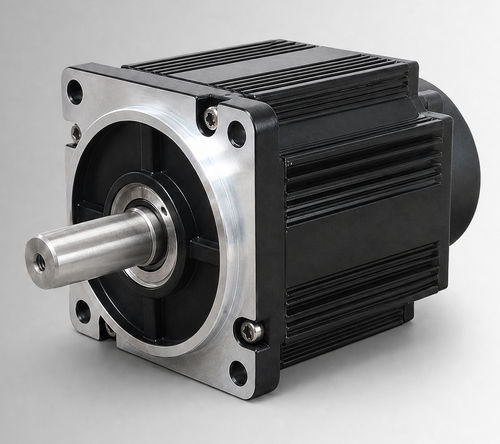

Motore brushless CW110BLBT-07530-L5-H

DCBLCD72 V

Panoramica del prodotto
CW110BLBT-07530-L5-H è un motore brushless DC con telaio da 110 mm, nominale 2350 W, 72VDC, 7,5 N·m a 3000 rpm. Progettato per valutazioni OEM e integrazione di sistema in azionamenti per pompe elettroidrauliche, funzioni mobili e progetti di aggiornamento da motori a spazzole; può essere valutato anche per apparecchiature industriali compatte e azionamenti ausiliari quando tensione, carico, ciclo operativo, interfaccia di installazione e condizioni ambientali sono confermate per l'applicazione.

Punti chiave

• Potenza nominale: 2350 W
• Tensione nominale: 72VDC
• Coppia nominale: 7,5 N·m a 3000 rpm
• Corrente nominale: 39±10% Arms

Note
Il disegno meccanico (struttura standard 110 mm) e le curve coppia‑velocità sono forniti per riferimento dimensionale e valutazione delle prestazioni.

Specifiche tecniche

• Potenza nominale: 2350 W
• Tensione nominale: 72VDC
• Coppia nominale: 7,5 N·m
• Velocità nominale: 3000 rpm
• Corrente nominale: 39±10% Arms
• Dimensione telaio: 110 mm
• Costante di coppia: 0,19±10% N·m/A
• Inerzia del rotore: 10,9±10% kg·m² × 10⁻⁴
• Back EMF: 11,6±10% V/krpm
• Induttanza di linea: Non specificata; tolleranza ±10%
• Resistenza di linea: Non specificata; tolleranza ±10%
• Lunghezza corpo (L): 156 mm
• Lunghezza corpo con freno (LB): 193 mm
• Peso: 6,36 / 8,47 kg
• Elemento di feedback (opzionale): Hall magnetico / Hall + encoder incrementale 2500 linee (opzionale)
• Resistenza di isolamento: DC 500 V, >20 MΩ (Classe F)
• Rigidità dielettrica: 800 VAC / 1 s / 5 mA
• Ambiente di esercizio: Temperatura -20 a 40°C (‑40 a 40°C opzionale); Umidità 20%–80% RH (senza condensa); Altitudine < 1000 m (derating oltre i limiti indicati)
• Classe di protezione: IP54 (IP65 opzionale)
• Codice articolo: CW110BLBT-07530-L5-H
