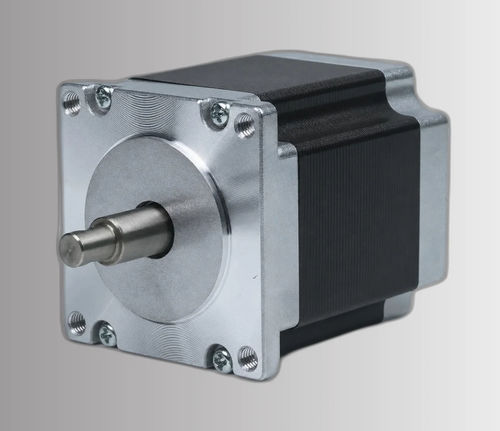

Motore brushless CW60BLMA79-15L207-00

DCtrifaseBLCD

Panoramica
Il CW60BLMA79-15L207-00 è un motore DC brushless trifase da 60 mm (NEMA 24) con topologia a 10 poli, erogante 15 W a 24 ±10% VDC. Con velocità nominale di 700 RPM e coppia nominale di 0,2 N·m (coppia di picco 0,4 N·m), è progettato per applicazioni industriali a bassa velocità e alto carico in spazi compatti. Isolamento classe B e lunghezza corpo 79 mm per facilitare l'integrazione in alloggi ristretti.

Punti principali

• Potenza nominale: 15 W a 24 ±10% VDC
• Coppia nominale: 0,2 N·m a 700 RPM; coppia di picco: 0,4 N·m
• Frame 60 mm (NEMA 24) con corpo da 79 mm
• Progettazione 10 poli, 3 fasi per funzionamento regolare a basse velocità
• Isolamento classe B, peso 0,8 kg

Datasheet
Datasheet disponibile per il codice CW60BLMA79-15L207-00; disegno meccanico e curva coppia-velocità forniti per riferimento di montaggio e prestazioni.

Specifiche elettriche

• Codice: CW60BLMA79-15L207-00
• Poli: 10
• Fasi: 3
• Tensione nominale: 24 ±10% VDC
• Potenza nominale: 15 W
• Velocità nominale: 700 RPM
• Coppia nominale: 0,2 N·m
• Coppia picco/max: 0,4 N·m
• Corrente nominale: 1,3 A
• Velocità max: 1100 RPM
• Costante di tensione: 20 ±5% Vrms/kRPM
• Resistenza di linea: 4,4 ±5% Ω (20°C)
• Induttanza di linea: 9,2 ±10% mH
• Resistenza d'isolamento: 100 MΩ (500 VDC)
• Classe di isolamento: B (130°C)
• Peso: 0,8 kg

Meccanica e prestazioni
Il corpo compatto da 79 mm per un frame da 60 mm semplifica l'installazione in dispositivi con spazio ridotto. Il disegno meccanico indica le quote di fissaggio e l'albero; la curva coppia-velocità supporta la scelta del riduttore e la taratura del controllo.

Applicazioni

• Servomeccanismi a bassa velocità e posizionamento di precisione
• Moduli di automazione industriale e nastri trasportatori
• Giunti robotici ed effettori per cobot
• Dispositivi medicali e automazione di laboratorio (24 VDC richiesti)
• Piccoli attuatori e azionamento valvole

Ordine e codice
Ordinare con codice CW60BLMA79-15L207-00. Contattare il fornitore per tempi di consegna, opzioni (connettore, albero) e ottenimento del datasheet/PDF.
