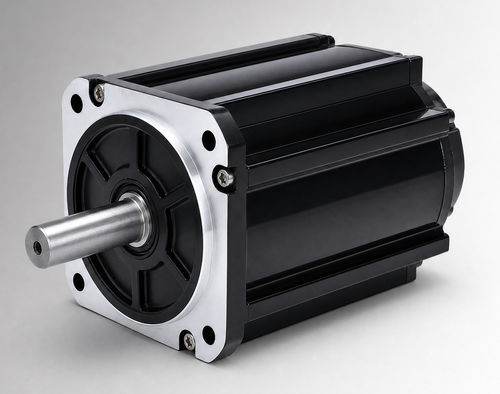

Motore brushless CW130BLBT-19020-L3-H

DC48 Vcon encoder

Descrizione del prodotto
CW130BLBT-19020-L3-H è un motore brushless DC con telaio da 130 mm ad alta potenza, 4000 W a 48 VDC, coppia nominale 19 N·m a 2000 giri/min. Progettato per valutazioni OEM e integrazione di sistema in azionamenti di pompe elettroidrauliche, funzioni mobili e upgrade da motori DC con spazzole. Può essere valutato anche per macchine industriali compatte e azionamenti ausiliari previo controllo di tensione, carico, ciclo di lavoro, interfaccia di montaggio e condizioni ambientali del progetto.

Punti chiave

• Potenza nominale: 4000 W
• Tensione nominale: 48 VDC
• Coppia nominale: 19 N·m @ 2000 giri/min
• Corrente nominale: 97±10% Arms
• Dimensione telaio: 130 mm

Specifiche elettriche e meccaniche

• Potenza nominale — 4000 W
• Tensione nominale — 48 VDC
• Coppia nominale — 19 N·m
• Velocità nominale — 2000 giri/min
• Corrente nominale — 97±10% Arms
• Costante di coppia — 0,19±10% N·m/A
• Inerzia del rotore — 25,2±10% kg·m² × 10⁻⁴
• Forza controelettromotrice — 11,8±10% V/krpm
• Induttanza di linea — 0,07±10% mH
• Resistenza di linea — 0,015±10% Ω
• Lunghezza corpo (L) — 181 mm; con freno (LB) — 221 mm
• Peso — 14 / 15,8 kg
• Classe di protezione — IP54 (IP65 opzionale)
• Temperatura di esercizio — -20 a 40 °C (opzionalmente -40 a 40 °C)
• Umidità — 20% a 80% UR (senza condensa)

Feedback e sicurezza elettrica

• Opzioni di feedback: Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)
• Resistenza d'isolamento — DC500V, >20 MΩ (Classe F)
• Rigidità dielettrica — 800 VAC / 1s / 5 mA

Disegni meccanici e grafici disponibili

• Disegno meccanico — struttura standard 130 mm
• Disegno meccanico — struttura 130 mm raffreddata a ventilatore
• Caratteristica coppia-velocità (grafico)

Applicazioni tipiche

• Azionamenti per pompe elettroidrauliche
• Equipaggiamento mobile e funzioni di lavoro
• Sostituzione/upgrade di motori DC con spazzole
• Macchine industriali compatte e azionamenti ausiliari
