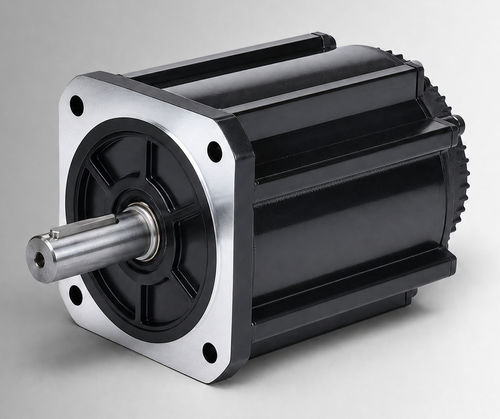

Motore brushless CW130BLBT-15030-L9-H

DCBLCD144 V

Panoramica del prodotto
Il CW130BLBT-15030-L9-H è un motore brushless DC con telaio da 130 mm, 4700 W nominali a 144VDC, che eroga 15 N·m a 3000 rpm. Progettato per integrazione OEM e valutazione di sistema, è adatto ad azionamenti di pompe elettroidrauliche, funzioni mobili e upgrade di motori a spazzole, e può essere impiegato in macchine industriali compatte e azionamenti ausiliari previa convalida di tensione, carico, ciclo di servizio, interfaccia di montaggio e condizioni ambientali del progetto.

Punti chiave

• Potenza nominale: 4700 W
• Tensione nominale: 144VDC
• Coppia nominale: 15 N·m a 3000 rpm
• Corrente nominale: 38±10% Arms
• Dimensione telaio: 130 mm; Lunghezza corpo (L): 166 mm; Con freno (LB): 221 mm
• Peso: 11 kg (standard) / 12,8 kg (con freno)
• Protezione: IP54 (IP65 opzionale)
• Opzioni feedback: Hall magnetico; Hall + encoder incrementale 2500 linee (opzionale)

Specifiche elettriche e meccaniche

• Modello / Numero parte: CW130BLBT-15030-L9-H
• Potenza nominale: 4700 W
• Tensione nominale: 144VDC
• Coppia nominale: 15 N·m
• Velocità nominale: 3000 rpm
• Corrente nominale: 38±10% Arms
• Costante di coppia: 0,4±10% N·m/A
• Back EMF: 24±10% V/krpm
• Inerzia del rotore: 17±10% kg·m² × 10⁻⁴
• Induttanza / Resistenza linea: non specificate; tolleranza ±10%
• Lunghezza corpo (L): 166 mm; Con freno (LB): 221 mm
• Peso: 11 / 12,8 kg
• Resistenza di isolamento: DC500V, >20 MΩ (Classe F)
• Tenuta dielettrica: 800VAC / 1s / 5mA
• Temperatura di funzionamento: -20 a 40°C (opzionale -40 a 40°C)
• Umidità: 20% a 80% RH (senza condensazione)
• Altitudine: idoneo sotto 1000 m (possibile derating oltre i limiti indicati)
• Classe di protezione: IP54 (IP65 opzionale)

Applicazioni

• Azionamenti di pompe elettroidrauliche per sistemi mobili e industriali
• Funzioni di lavoro mobili e azionamenti ausiliari veicolari
• Sostituzione o upgrade di installazioni con motori a spazzole
• Macchine industriali compatte soggette a convalida delle condizioni di sistema (tensione, carico, ciclo di servizio, interfaccia di installazione, ambiente)

Dati meccanici e prestazionali
Sono disponibili disegni meccanici per la struttura standard da 130 mm e la versione a ventilazione, insieme ai diagrammi coppia‑velocità per riferimento su forma, montaggio e prestazioni. Verificare le dimensioni L e LB rispetto all'interfaccia di installazione.

Ordinazione e opzioni

• Numero parte: CW130BLBT-15030-L9-H
• Feedback: Hall magnetico standard; Hall + encoder incrementale 2500 linee opzionale
• Aggiornamento protezione: IP65 disponibile su richiesta
• Opzioni ambientali: -40 a 40°C disponibile su richiesta
• Contattare il commerciale per configurazioni personalizzate, tempi di consegna e supporto all'integrazione
