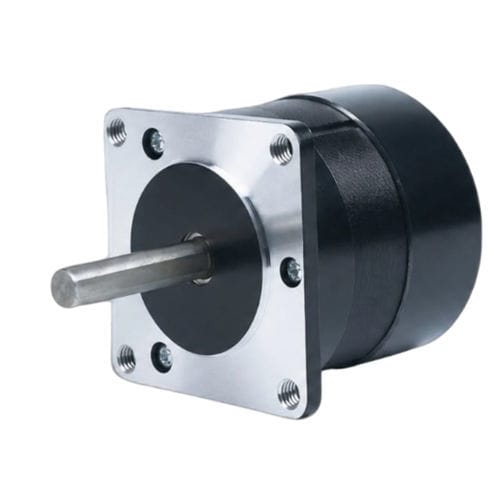

Motore trifase CW57BLMA54-100L2100-03

BLCDbrushlessa 3 fasi

Panoramica del prodotto
Il CW57BLMA54-100L2100-03 è un motore DC brushless trifase da 57 mm (NEMA 23) che eroga 100 W a 24 ±10% VDC con velocità nominale 10000 giri/min. Progettato per automazione industriale, robotica e controllo di movimento di precisione dove sono richiesti ingombri ridotti e alte velocità.

Punti chiave

• Potenza nominale: 100 W
• Tensione nominale: 24 ±10% VDC
• Coppia nominale: 0,096 N·m a 10000 giri/min
• Misura telaio: 57 mm (NEMA 23)
• Design brushless trifase; velocità massima 15000 giri/min

Specifiche rapide
Potenza nominale: 100 W
Tensione nominale: 24 ±10% VDC
Velocità nominale: 10000 giri/min
Coppia nominale: 0,096 N·m
Corrente nominale: 10 A
Misura telaio: 57 mm (NEMA 23)

Specifiche elettriche

• Poli: 4
• Fasi: 3
• Velocità max: 15000 giri/min
• Coppia max: 0,19 N·m
• Costante di tensione: 1,5 ±5% Vrms/KRPM
• Resistenza di linea: 0,3 ±5% Ω (20°C)
• Induttanza di linea: 0,23 ±10% mH
• Resistenza di isolamento: 100 MΩ @ 500 VDC
• Classe di isolamento: B (130°C)

Meccanica e prestazioni
Disegno meccanico e curva coppia-velocità sono forniti per montaggio, riferimento dimensionale e caratterizzazione delle prestazioni. Peso: 0,9 kg. Codice: CW57BLMA54-100L2100-03.

Specifiche tecniche

• Modello / Codice: CW57BLMA54-100L2100-03
• Misura telaio: 57 mm (NEMA 23)
• Potenza nominale: 100 W
• Tensione nominale: 24 ±10% VDC
• Velocità nominale: 10000 giri/min
• Coppia nominale: 0,096 N·m
• Corrente nominale: 10 A
• Velocità max: 15000 giri/min
• Coppia max: 0,19 N·m
• Poli: 4
• Fasi: 3
• Peso: 0,9 kg
• Costante di tensione: 1,5 ±5% Vrms/KRPM
• Resistenza di linea: 0,3 ±5% Ω (20°C)
• Induttanza di linea: 0,23 ±10% mH
• Resistenza di isolamento: 100 MΩ @ 500 VDC
• Classe di isolamento: B (130°C)
