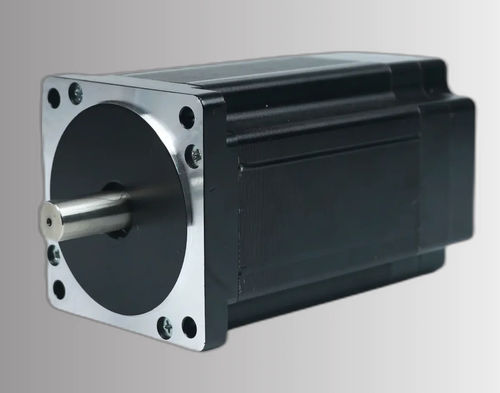

Motore brushless CW86BLA126-750H230-02

DCa 3 fasi220 V

Panoramica del prodotto
Il CW86BLA126-750H230-02 è un motore DC brushless a 3 fasi con telaio da 86 mm (NEMA 34), da 750 W nominali alimentato a 220 ± 10% VAC. Fornisce una velocità nominale di 3000 RPM e una coppia nominale di 2,4 N·m, indicato per automazione industriale, robotica e controllo di movimento di precisione.

Punti chiave

• Modello: CW86BLA126-750H230-02
• Potenza nominale: 750 W
• Tensione di alimentazione: 220 ± 10% VAC
• Coppia nominale 2,4 N·m a 3000 RPM (coppia max 4,8 N·m)
• Telaio 86 mm (NEMA 34), design brushless DC 3 fasi

Specifiche elettriche
Poli: 8
Fasi: 3
Tensione nominale: 220 ± 10% VAC
Potenza nominale: 750 W
Velocità nominale: 3000 RPM
Coppia nominale: 2,4 N·m
Corrente nominale: 8,5 A
Velocità max: 3500 RPM
Coppia max: 4,8 N·m
Costante di tensione: 51,67 ±5% V/kRPM
Resistenza di linea: 2,5 ±5% Ω (20°C)
Induttanza di linea: 7,0 ±10% mH
Resistenza di isolamento: 100 MΩ (500 VDC)
Classe di isolamento: B 130°C
Peso: 4 kg
Dimensione telaio: 86 mm (NEMA 34)
Numero di parte: CW86BLA126-750H230-02

Disegni meccanici e curve prestazionali
Il disegno meccanico e la curva coppia-velocità sono disponibili per le dimensioni di montaggio e la verifica delle prestazioni.

Specifiche tecniche

• Serie: 86BLA Series
• Poli: 8
• Fasi: 3
• Costante di tensione: 51,67 ±5% V/kRPM
• Resistenza di linea: 2,5 ±5% Ω (20°C)
• Induttanza di linea: 7,0 ±10% mH
• Classe di isolamento: B 130°C
• Peso: 4 kg

Applicazioni

• Automazione industriale
• Robotica e cobot
• Macchine CNC e centri di lavoro
• Nastro trasportatore e movimentazione materiali
• Imballaggio e sistemi pick-and-place
