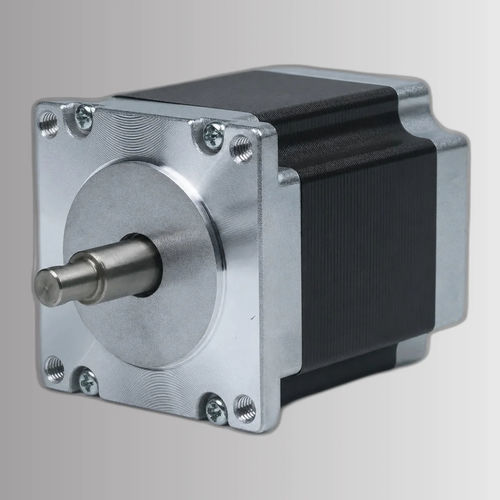

Motore brushless CW60BLBC97-250L440-00

DCtrifaseBLCD

Panoramica del prodotto
Il CW60BLBC97-250L440-00 è un motore brushless DC trifase da 60 mm (NEMA 24) da 250 W, progettato per automazione industriale, robotica e controllo di movimento di precisione. Velocità nominale tipica: 4000 RPM, telaio compatto da 60 mm e opzione freno integrato.

Punti salienti

• Potenza nominale: 250 W
• Tensione nominale: 48 ±10% VDC
• Coppia nominale: 0,6 N·m a 4000 RPM
• Dimensione telaio: 60 mm (NEMA 24)
• Progettazione brushless trifase per funzionamento regolare e manutenzione ridotta

Specifiche rapide

• Potenza nominale: 250 W
• Tensione nominale: 48 ±10% VDC
• Velocità nominale: 4000 RPM
• Coppia nominale: 0,6 N·m
• Corrente nominale: 7 A
• Dimensione telaio: 60 mm (NEMA 24)
• Codice prodotto: CW60BLBC97-250L440-00

Specifiche elettriche
Poli: 8
Fasi: 3
Tensione nominale: 48 ±10% VDC
Potenza nominale: 250 W
Velocità nominale: 4000 RPM
Coppia nominale: 0,6 N·m
Corrente nominale: 7 A
Velocità max: 4500 RPM
Coppia max: 1,2 N·m
Costante di tensione: 7,2 ±5% V/kRPM
Resistenza di linea: 0,3 ±5% Ω (20°C)
Induttanza di linea: 0,4 ±10% mH
Resistenza di isolamento: 100 MΩ (500 VDC)
Classe di isolamento: B (130°C)
Peso: 2,3 kg
Tensione freno: 24 ±10% VDC
Coppia freno: 1,5 N·m
Dimensione telaio: 60 mm (NEMA 24)
Codice prodotto: CW60BLBC97-250L440-00

Disegni e curve
Disegno meccanico e curva coppia-velocità disponibili per la serie BLDC da 60 mm per supportare il montaggio, l'integrazione e la scelta delle prestazioni.

Applicazioni

• Automazione industriale e nastri trasportatori
• Robotica e robot collaborativi
• Sistemi di posizionamento di precisione
• Piccole macchine utensili e banchi prova
