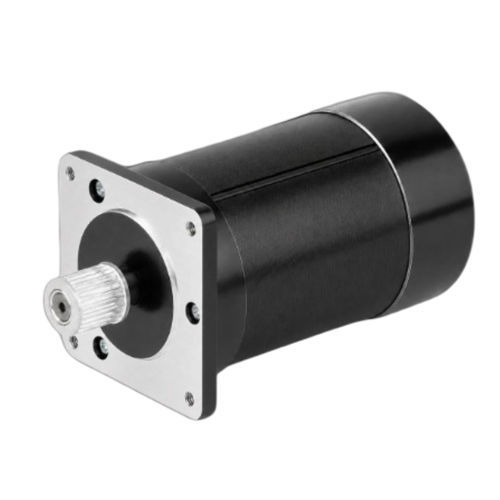

Motore brushless CW57BLMA94-157L430-01
DCa 3 fasi48 V

Motore brushless - CW57BLMA94-157L430-01 - NEOTON MOTOR - DC / a 3 fasi / 48 V
Motore brushless - CW57BLMA94-157L430-01 - NEOTON MOTOR - DC / a 3 fasi / 48 V
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di NEOTON MOTOR

Caratteristiche

Tipo
DC, a 3 fasi, brushless
Tensione
48 V
Montaggio
NEMA 23
Configurazione dei contatti
4 poli
Altre caratteristiche
di precisione
Potenza

0,16 kW
(0,22 hp)

Coppia

Max.: 3 Nm
(2,212686 ft.lb)

Min.: 2 Nm
(1,475124 ft.lb)

Velocità di rotazione

750 rpm
(4.712,389 rad.min-1)

Diametro

57 mm
(2,24 in)

Descrizione

Descrizione del prodotto
Il CW57BLMA94-157L430-01 è un motore brushless DC trifase in formato 57 mm (NEMA 23), progettato per automazione industriale, robotica e controllo di movimento di precisione. Potenza nominale 157 W, alimentazione 48 ±10% VDC, velocità nominale 750 RPM.

Punti chiave
  • Potenza nominale: 157 W
  • Tensione di alimentazione: 48 ±10% VDC
  • Coppia nominale: 2 N·m a 750 RPM
  • Dimensione telaio: 57 mm (NEMA 23)
  • Progetto brushless trifase per funzionamento preciso e regolare


Sintesi delle specifiche
Potenza nominale: 157 W
Tensione nominale: 48 ±10% VDC
Velocità nominale: 750 RPM
Coppia nominale: 2 N·m
Corrente nominale: TBD
Formato: 57 mm (NEMA 23)
Rapporto di ingranaggi: 1:4
Peso: 2,0 kg

Scheda tecnica
CW57BLMA94-157L430-01 (scheda tecnica disponibile per questo modello)

Specifiche elettriche
  • Poli: 4
  • Fasi: 3
  • Tensione nominale: 48 ±10% VDC
  • Potenza nominale: 157 W
  • Velocità nominale: 750 RPM
  • Coppia nominale: 2 N·m
  • Corrente nominale: TBD
  • Velocità massima: 750 RPM
  • Coppia massima: 3 N·m
  • Costante di tensione: 9,5 ±5% V/kRPM
  • Resistenza di linea: 1,01 ±5% Ω (20°C)
  • Induttanza di linea: 2,7 ±10% mH
  • Resistenza di isolamento: 100 MΩ @ 500 VDC
  • Classe di isolamento: B (130°C)


Meccanica e prestazioni
Disegno meccanico e curva coppia-velocità sono forniti per il CW57BLMA94-157L430-01 per agevolare integrazione, montaggio e valutazione delle prestazioni. Applicazioni tipiche: servo, cobot e sistemi di movimentazione automatizzati.

Caratteristiche tecniche
  • Modello / Numero di parte: CW57BLMA94-157L430-01
  • Telaio: 57 mm (NEMA 23)
  • Potenza nominale: 157 W
  • Tensione nominale: 48 ±10% VDC
  • Velocità nominale: 750 RPM
  • Coppia nominale: 2 N·m
  • Coppia max: 3 N·m
  • Corrente nominale: TBD
  • Poli: 4
  • Fasi: 3
  • Costante di tensione: 9,5 ±5% V/kRPM
  • Resistenza di linea: 1,01 ±5% Ω (20°C)
  • Induttanza di linea: 2,7 ±10% mH
  • Resistenza di isolamento: 100 MΩ @ 500 VDC
  • Classe di isolamento: B (130°C)
  • Peso: 2,0 kg
  • Rapporto di ingranaggi: 1:4
Maggiori informazioni sul sito di NEOTON MOTOR
